5102 CM5IO HDMI IN

关键词

树莓派、CM5核心板、RPiOS、双HDMI、视频采集

CM5IO_HDMI_IN

本文档采用树莓派OS的版本为2024-07-04-raspios-bookworm-arm64.img.xz，树莓派OS下载地址：

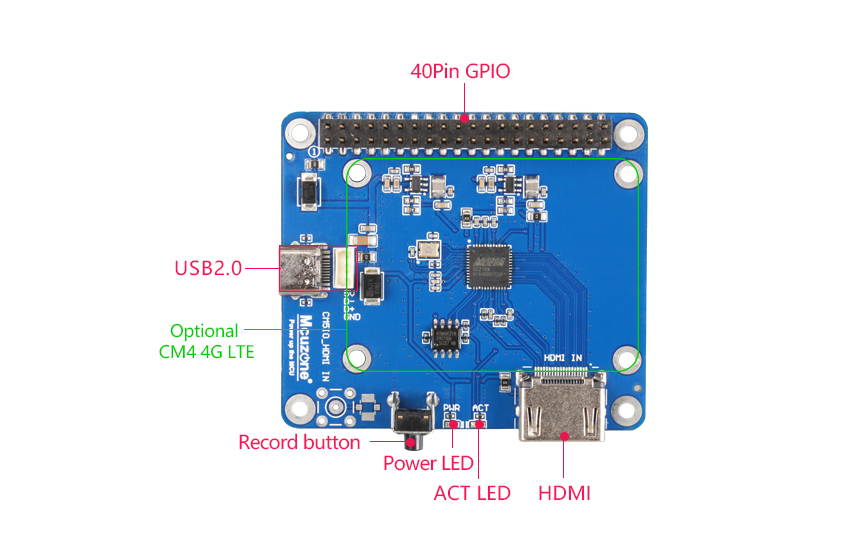

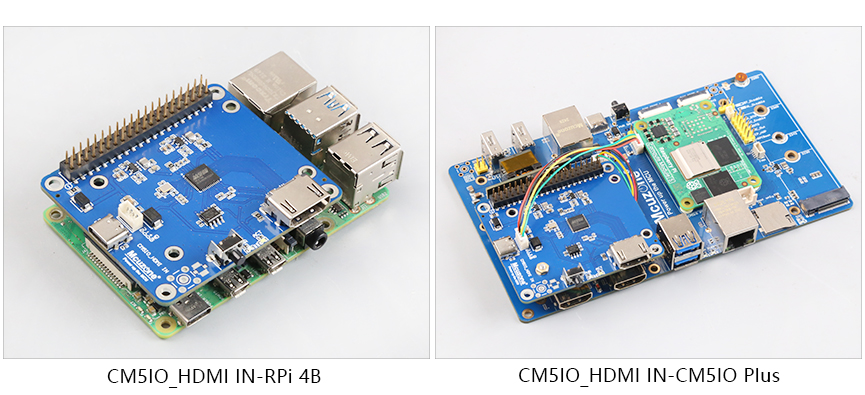

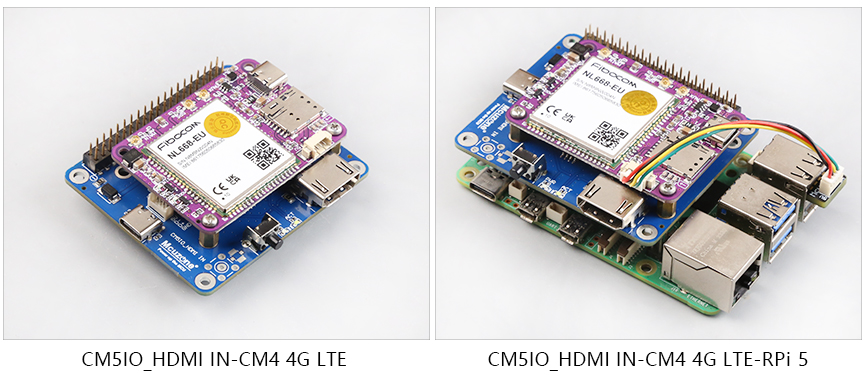

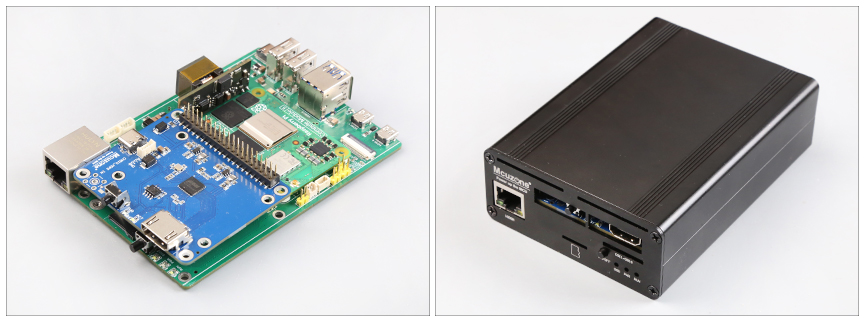

CM5IO_Mini扩展板上的1.25mm-4p接口上可接一块CM5IO_HDMI IN模块，具有HDMI信号输入的功能，如下图所示：

使用OBS软件作为视频捕捉软件（关于OBS的安装与一般设置，请参阅下面的链接，这里不做详细展开：OBS的安装与一般设置），捕捉视频源的图像，并储存为一个分辨率为1080p的视频软件。

OBS软件按常规设置即可，但有两个地方需要注意：

1. 设置输出视频的分辨率

OBS的默认输出分辨率为720p，如果想要输入其它分辨率，需要手动设置。

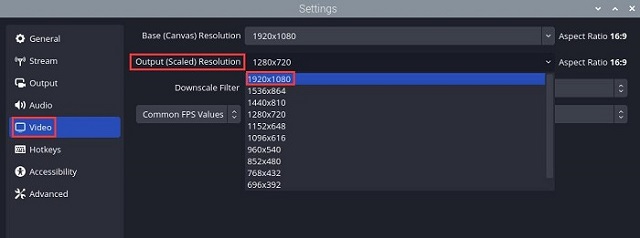

点击“File - Settings - Video”，将”Output (Scaled) Resolution“改为1920x1080：

2. 图像设置

为了避免偏色，需要对输出图像进行一些设置。

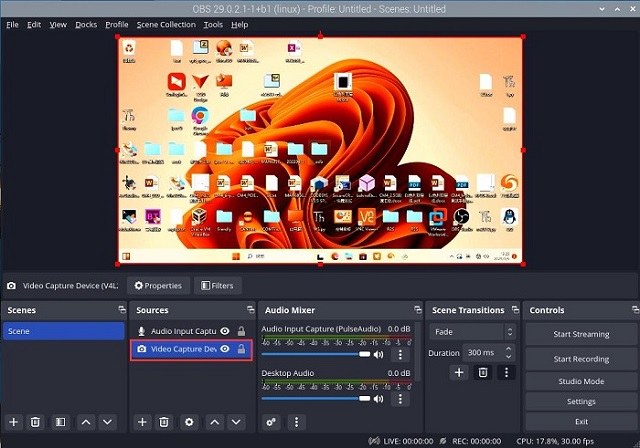

双击”Video Capture Device“，打开设置窗口：

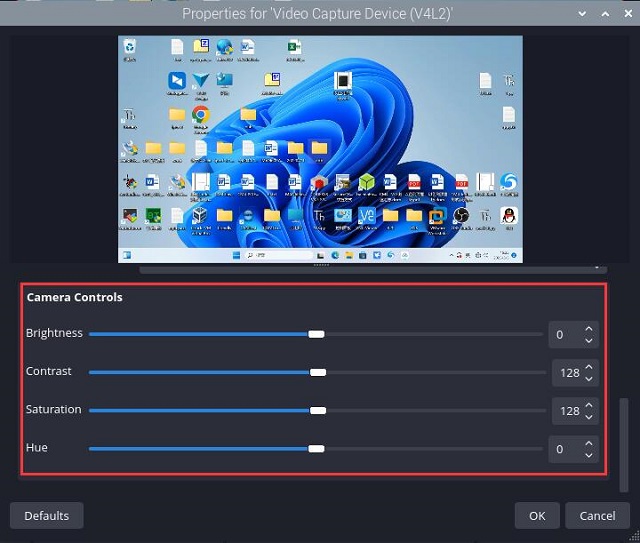

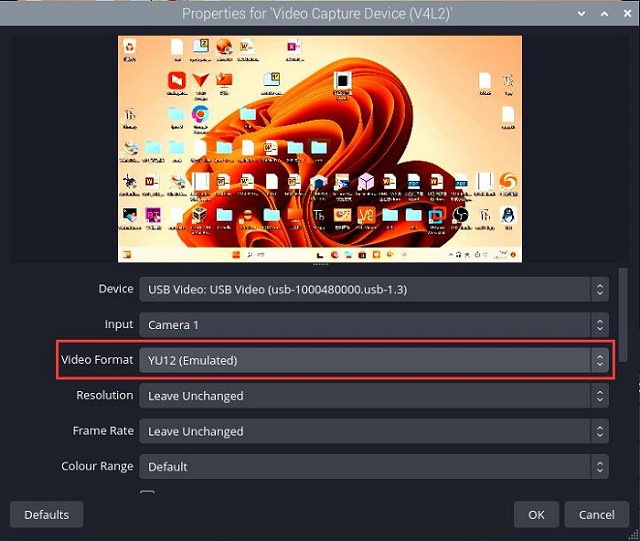

然后按下面的图进行设置：

设置完毕后保存，并退出设置菜单。

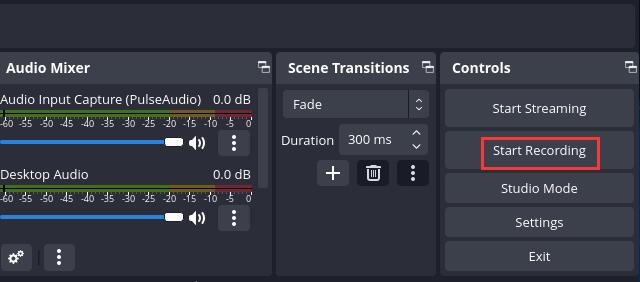

点击“Controls”下面的“Start Recording”开始录制，此时视频窗口仍然可以继续显示输入源的图像。录制完毕后，软件会自动将生成视频保存在主目录下：

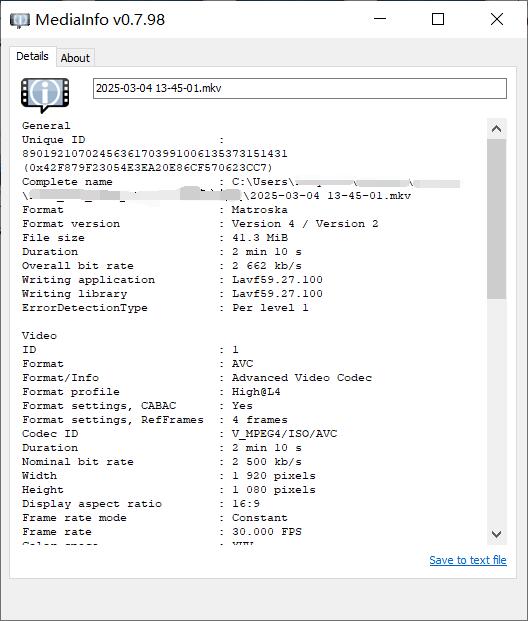

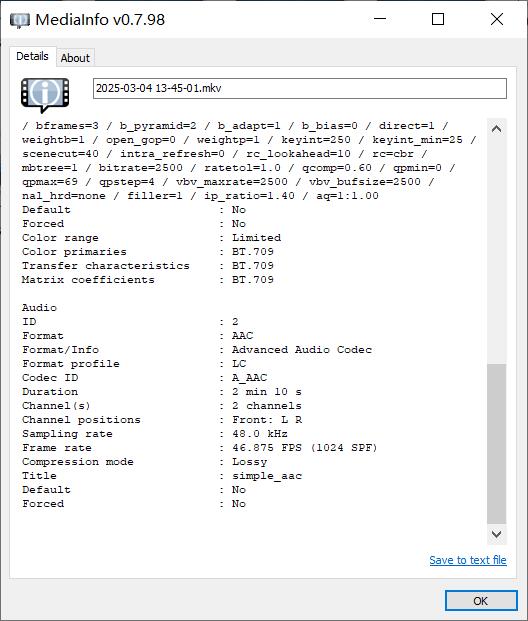

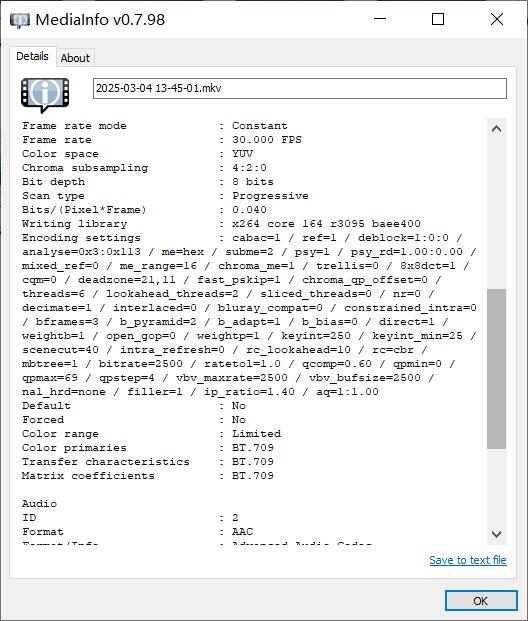

我们录制了一段2分10秒的视频，视频具体参数如下：
