2008 CM4 HDMI IN mini
关键词
树莓派、Raspberry Pi、CM4核心板、RPiOS、视频采集、HDMI、RTMP推流、直播
一、简介
CM4 HDMI视频采集卡是基于树莓派CM4核心板所设计的，针对有视频采集需求的用户的低成本方案，支持eMMC版本和不带eMMC版本的CM4核心板。
二、硬件资源
1. 一个千兆网口；
2. 一路支持 4K 分辨率的 HDMI 输出；
3. 一路支持 1080p 分辨率的 HDMI 输入；
4. 三路 USB2.0 Host；
5. 一路 USB2.0 Device。
三、系统烧写及设置
本文档采用树莓派OS进行测试。 树莓派OS的版本为2024-10-22-raspios-bookworm-arm64.img.xz，树莓派OS下载地址：
https://www.raspberrypi.com/software/operating-systems/#raspberry-pi-os-64-bit
3.1 TF卡烧写
如果核心板没有eMMC，则系统可从TF卡启动或NVME SSD启动。此处介绍从TF卡启动系统。
3.1.1 使用树莓派镜像烧录器烧写
首先在Windows端安装树莓派镜像烧录器，下载地址：https://www.raspberrypi.com/software/
安装完毕后将TF卡插入读卡器，读卡器插入PC的USB口，然后打开软件：
Raspberry Pi Device：选择Raspberry Pi 4；
请选择需要写入的操作系统：选择Raspberry Pi OS(64-bit)，为从树莓派官网下载系统镜像烧写（需联网）；选择Use Custom，则需要自行选择硬盘上已经下载的系统镜像（无需联网）；
储存卡：选择所需烧入的TF卡（即插在PC的USB接口的卡）；
选择完毕后按“NEXT”，建议点击“编辑设置”，将一些参数预设置进烧写软件，之后在系统启动时就不必再次设置，便于使用。
需要使用预设置的按“是”，不需要使用预设置的按“不”，进入下一页，点击“是”，就开始烧写及验证完整性，烧写完毕后按提示取下卡即可
以上介绍的是烧写树莓派OS，烧写Ubuntu系统或者OpenWrt系统也是用类似的操作，只是在“请选择需要写入的操作系统”时，需要选择Use Custom，然后选择预先下载的镜像即可。
3.1.2 使用balenaEtcher烧写
首先在Windows端安装balenaEtcher，下载地址：https://etcher.balena.io/#download-etcher
将TF卡插入读卡器，读卡器插入PC的USB口，然后打开软件：
从文件烧录：选择预先下载的树莓派OS或者Ubuntu系统镜像；
选择目标磁盘：选择所需烧入的TF卡（即插在PC的USB接口的卡）；
然后点击“现在烧录！”，就开始烧录了，等待烧录完毕即可。
烧写完成后，将TF卡从读卡器中取下，塞进扩展板的TF卡卡槽，上电后即可进入系统。
3.3 eMMC烧写
如果核心板具有板载eMMC，则系统将会忽略TF卡，而从eMMC启动。
要烧写系统到eMMC，首先需要在PC上安装驱动包，下载地址：
http://www.mcuzone.com/down/Software.asp?ID=10000623

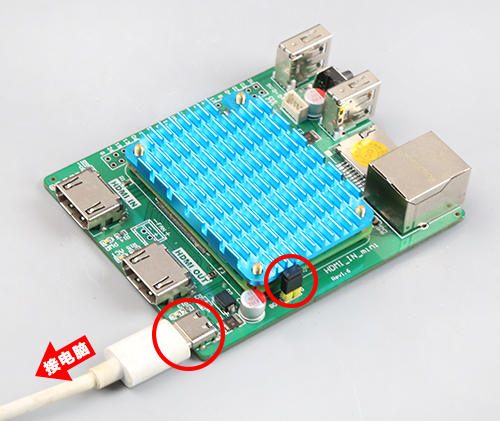

安装后使用跳线帽短接扩展板BOOT脚（在CM4核心板旁边，即使用跳线帽将两个针脚连接起来）。
使用USB Type A-C数据线将扩展板上的USB OTG接口（即扩展板的USB Type-C口）连接至电脑。
连接上电脑之后，打开计算机的设备管理器，查看是否有新的USB设备出现。在下图中的是名称为“BCM2711 Boot”的USB设备：
PC的开始菜单的所有程序下，Raspberry Pi下面有个rpiboot：
打开这个软件，计算机会将eMMC或者TF卡格式化并分区：
稍等片刻，在资源管理器中会出现一个分区（本例中的分区名为bootfs，具体名称视实际情况而不同）：
接下来我们就可以使用balenaEtcher软件对这个分区进行烧写了。
打开balenaEtcher软件，第一项点击“从文件烧录”，选择你要烧录到eMMC的文件，第二项选择上面的那个bootfs分区，然后点击“现在烧录”，就开始烧录文件了：
等烧写完成后，将之前插上的跳线帽拔下来，然后重新给系统上电，待系统启动即可。
四、树莓派OS下的视频捕捉
4.1 准备工作
在树莓派终端中输入lsusb，确保有红框中的视频设备：
输入ls /dev/video*，确保有/dev/video0：
有了 video0设备之后，我们就可以开始后续的视频采集和视频推流直播的操作。
视频采集卡上有两个HDMI接口，HDMI IN接口是视频输入接口，接视频输入源（即采集源）；HDMI OUT接口是视频输出接口，接显示器，显示在CM4上运行的系统。
4.2 使用VLC软件进行视频捕捉
树莓派OS已经默认安装了VLC软件，在左上角树莓派标志—Sound & Video，可以找到VLC软件，点击打开软件：
点击“Tools - Preferences”，点击Video选项卡，把Display中的Output设置为“OpenGL for Embedded Systems 2 video output”：
保存后就可以查看输入源了。
点击“Media - Open Capture Device...”，在Capture Device选项卡中，按下图设置音视频设备：
设置完毕后点击“Play”按钮，即可查看输入源的实时图像：
如果需要捕捉视频，则在Capture Device选项卡中设置完毕后，点击“Play”按钮旁边的箭头，再点击“Convert”：
在弹出的窗口中，Settings下的Profile中，建议选择“Video - H.264 + MP3 (MP4)”，当然也可以按照自己的需求选择其它的视频格式：
然后点击“Browse”按钮，选择捕捉的视频的存放位置，再点击“Save”：
最后点击“Start”按钮，即可进行视频捕捉：
注意：视频捕捉时不能观看输入源的图像。
我们录制了一段3分57秒的视频，视频具体参数如下：
4.3 使用Guvcview软件进行视频捕捉
需要安装Guvcview软件。在树莓派终端中输入：
sudo apt install guvcview
安装完毕后，在左上角树莓派标志—Sound & Video，可以找到Guvcview软件，点击打开软件，软件默认使用/dev/video0作为输入源，直接显示输入源的图像：
点击“Video Controls”选项卡，可以设置各类视频参数，分辨率最大支持1920*1080：
“Audio Controls”选项卡中，可以设置各类音频参数：
设置完毕后，点击按钮栏中的“Cap. Video”按钮即可捕捉视频，此时视频窗口仍然可以继续显示输入源的图像。
软件会自动将生成视频保存在主目录下，视频捕捉完毕点击“Stop Video”按钮，稍等片刻（即“Stop Video”变成“Cap. Video”）视频即保存完毕：
我们录制了一段4分12秒的视频，视频具体参数如下：
五、树莓派OS下的视频推流直播
5.1 安装视频推流软件
5.1.1 安装软件
我们采用OBS作为视频推流软件。安装命令为：
sudo apt update
sudo apt install libfdk-aac2 libfdk-aac-dev
sudo apt install obs-studio
安装完毕后，直接点击图标启动OBS，会报显卡驱动错误：
我们需要在树莓派终端中执行下列命令来启动OBS：
MESA_GL_VERSION_OVERRIDE=3.3 obs
5.1.2 使用脚本启动软件
显然每次这么做很不方便，我们可以使用脚本来直接启动（下面命令中的mcuzone目录为用户主目录，请以实际为准）：
sudo nano /home/mcuzone/obs.sh
在这个文件中，添加：
MESA_GL_VERSION_OVERRIDE=3.3 obs
然后保存并退出，给该文件赋予权限：
sudo chmod +x /home/mcuzone/obs.sh
这样我们就可以通过点击这个obs.sh来启动OBS软件了。
5.1.3 点击图标启动软件
如果想直接点击图标启动OBS，请按下列步骤进行：
点击桌面左上角树莓派图标 - Preferences - Main Menu Editor - Sound & Video
双击“OBS Studio”，在弹出的窗口中，“Command”框中，填入：
/home/mcuzone/obs.sh
保存后退出，这样就可以点击图标启动OBS了。
5.1.4 开机自启动软件
如果需要开机自启动OBS，需要做如下设置：
sudo mkdir /home/mcuzone/.config/autostart
sudo nano /home/mcuzone/.config/autostart/obs.desktop
在这个obs.desktop文件中添加下列内容：
[Desktop Entry]
Type=Application
Exec=/home/mcuzone/obs.sh
保存后退出，重启系统，就可以在进入桌面后自动启动OBS了。
5.2 获得推流参数
5.2.1 获得b站推流参数
请参阅以下链接：
https://www.bilibili.com/opus/688919050706747398
只需参考第一部分“b站设置”，树莓派端的OBS设置下一节会详细讲解。
通过设置，我们获得了两个参数，分别是服务器地址和串流密钥。
5.2.2 获得微博推流参数
请参阅以下链接：
https://weibo.com/l/wblive/act/k2mw80kz3kw0
通过设置，我们获得了两个参数，分别是服务器地址和串流密钥。
5.3 OBS的推流设置和视频直播
5.3.1 推流设置
启动OBS，以b站直播为例，点击“File - Settings - Stream”，“Service”选择“Custom...”，“Server”填入服务器地址，“Stream Key”填入串流密钥：
然后点击“OK”即设置完毕。
5.3.2 直播源设置
点击“Sources”下的+号，点击“Video Capture Device (V4L2)”：
直接点击“OK”：
按下图设置后保存：
点击“Sources”下的+号，点击“Audio Input Capture (PulseAudio)”：
直接点击“OK”：
按下图设置后保存：
设置完毕后，我们就可以在主界面上看到直播源图像，以及音频音量：
5.3.3 开始直播
点击“Controls”下面的“Start Streaming”，就可以开始直播了，以b站为例，我们可以通过b站提供的直播地址观看直播：
如果需要在树莓派端录制直播视频，可以点击“Controls”下面的“Start Recording”开始录制，此时视频窗口仍然可以继续显示输入源的图像。录制完毕后，软件会自动将生成视频保存在主目录下。
我们录制了一段1分49秒的视频，视频具体参数如下：
