3102 MR5210 MR5210P MR5210C-5G to 2.5G ETH

关键词

移远、Quectel、RM520N-GL、RM530N-GL、RM551E-GL、5G、Windows、AT命令、RTL8125、5G转2.5G以太网、USB3.0

一、简介

随着国内5G基站全面成网，覆盖率已超95%，套餐资费也进一步下降。使得通过5G流量来代替固定宽带逐步成为现实，越来越多的人选择5G CPE或类似产品作为接入设备，这些应用场景包括但不限于没有合适宽带套餐的写字楼、临时租房、出差、校园网限速的学校、不安全的开放网络。我司的5G转2.5G路由系列产品正是基于这些需求而设计。通过5G网络将流量数据转换为2.5Gbps以太网接口，可以直接连接至电脑、路由器、交换机、开发板等需要接入网络的设备。实现只要有基站覆盖的地方就能给设备联网的愿景。

5G网络向下兼容，自动搜索5G基站，4G基站等，无需手动设置。

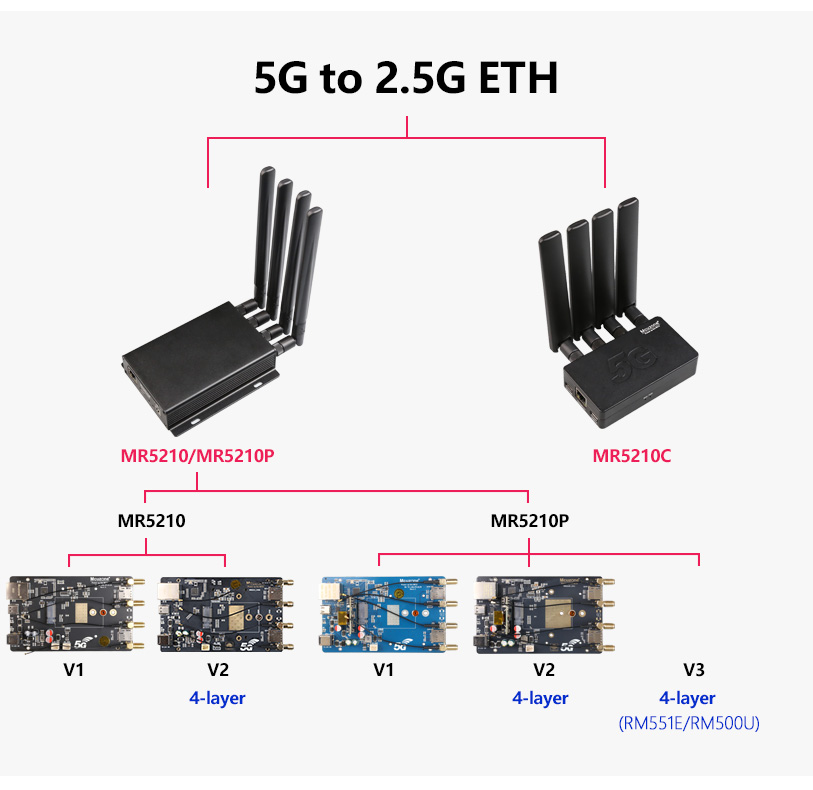

我们的5G转2.5G产品为2个系列：一个是通体型材的铝合金外壳系列——MR5210/MR5210P；一个是CNC工艺的铝合金外壳系列——MR5210C。2个系列里有细分具体版本，区别如下：

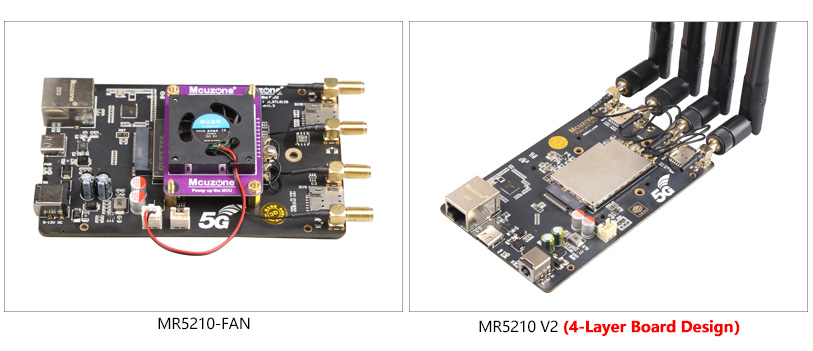

V2和V3版本均为4层板设计；MR5210P比MR5210多一个POE以太网供电功能。

此两款均有3个版本，分别为MR5210，MR5210 V2和MR5210 V3。MR5210P，MR5210P V2和MR5210P V3。

二、硬件资源

1. 5G接口：

一路M.2 B-KEY接口，默认支持3052尺寸，MR5210/MR5210P预留3042和3062固定孔；

两路Nano SIM卡座，双卡单待，默认使用SIM1，两路SIM卡需通过AT命令切换使用；SIM2复用一路eSIM接口（需用户自行焊接），5*6mm封装；不支持eSIM的烧写；

四路4代IPEX座（母头）；

2. 通讯接口：

一路USB3.0-C接口，支持GEN3，10Gbps；可支持所有USB协议的5G模组；

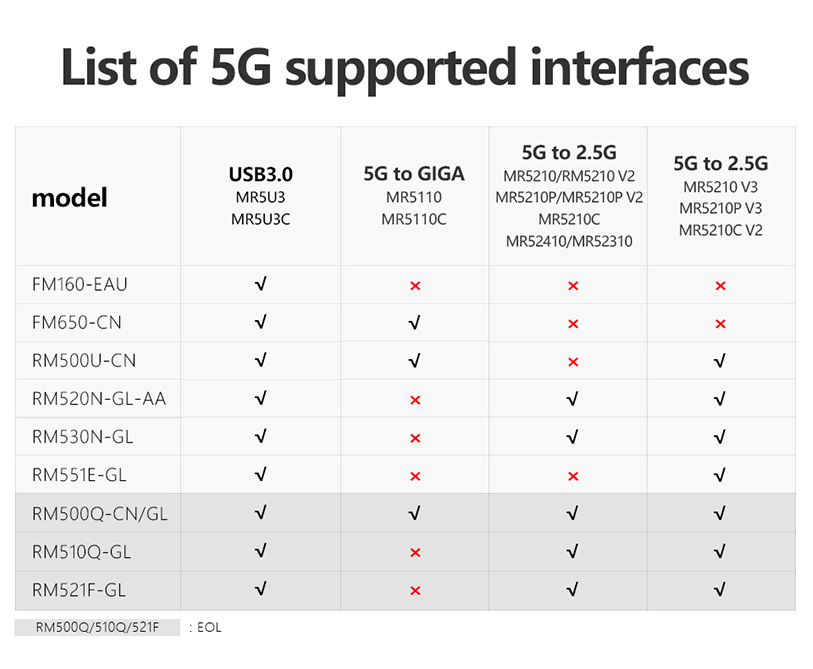

一路2.5G以太网口，采用RTL8125以太网芯片；实测支持移远5G模组型号：RM500Q，RM520N，RM530N，RM502Q，RM510Q，RM521F，RM551E等型号（其中RM500Q，RM510Q和RM521F移远已经是EOL）；

使用5G模组时，USB和以太网口不可同时使用，只能单路连接；

3. 供电接口：

电源电路采用进口原装工业级电源芯片，低功耗高效能设计，常规情况情况下只需主USB口供电即可工作，5A电源电路搭配固态电容设计，确保5G模组稳定可靠且长久运行。

1）若使用USB3.0-C接口通讯，无需额外供电；但若遇目标设备自身的USB口供电不足，可以使用辅助供电；

MR5210/MR5210P的辅助供电口是DC口5.5.-2.1，支持5-12V供电；可以5V2A起步或12V2A；

MR5210C的辅助供电是USB-C口，5V2A起步，不支持PD供电；

2）若以太网供电，则必须只能用辅助供电；

MR5210辅助供电是DC口供电，5.5-2.1接口，建议12V2A供电；

MR5210P可以是DC口供电，5.5-2.1接口，建议12V2A供电；也可以POE以太网供电；

MR5210C的辅助供电是USB-C口，5V2A起步，不支持PD供电；

4. 散热功能

MR5210/MR5210P标配5G模组配套尺寸的散热片，且可选配侧涡轮风扇散热，板载风扇电源5v或3.3V；

MR5210C为CNC外壳，全铝合金外壳紧密贴合5G模组，可实现较为理想的散热功能，纯壳体重量为155g；

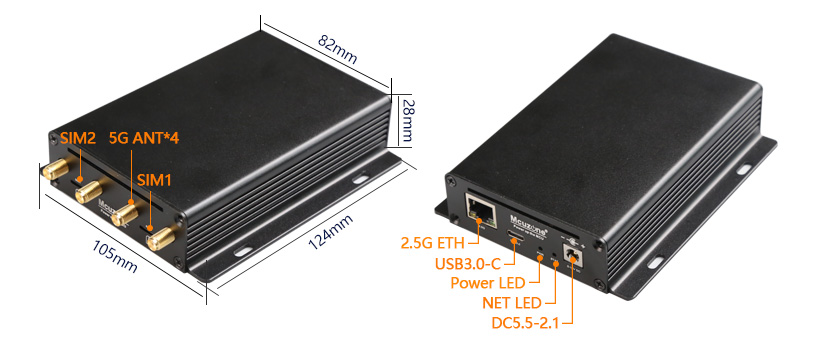

尺寸：

MR5210/MR5210P 均为铝合金外壳，板子尺寸：76*122mm；

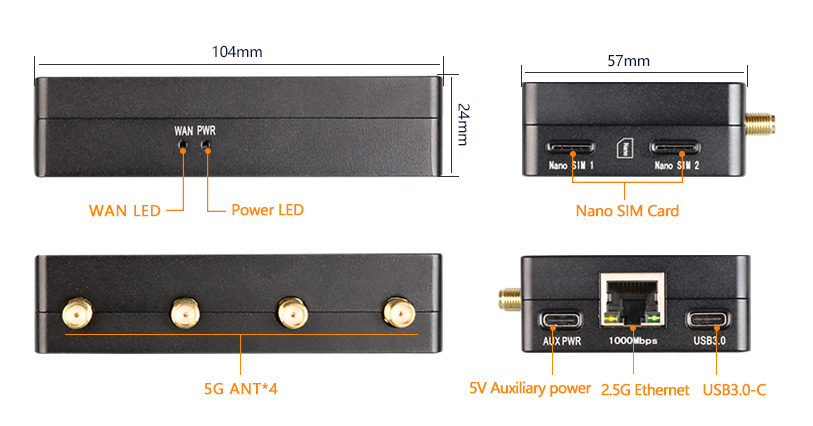

MR5210C为CNC铝合金外壳，外壳尺寸：57*104*24mm；

线路板沉金工艺，无铅生产，PCB板通过UL和ROHS认证，防火等级为94V-0；

MR5210/MR5210P：

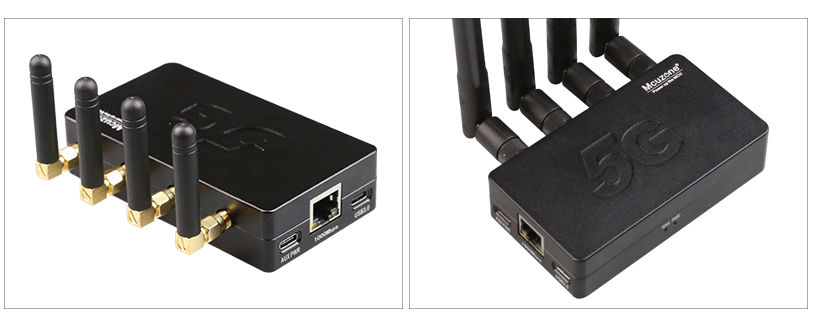

MR5210C：

三、Windows10/11的使用

5G模组只支持Windows 10和11系统，不支持Windows 8/7等系统；不支持安装苹果自产CPU的苹果MACbook。

本文测试的系统为Windows 11，5G模组为RM520N-GL。

使用前，首先下载并安装5G模组的Windows驱动。移远的串口工具以及相应的AT命令手册可以去移远官网下载，也可以到我们网站下载：http://www.mcuzone.com/down/

3.1 USB口连接PC

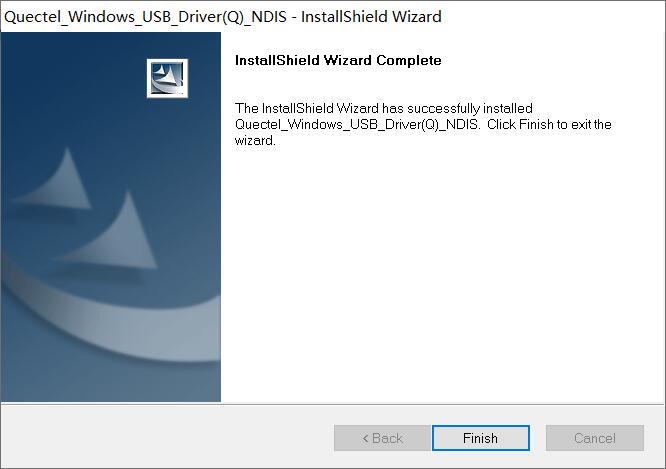

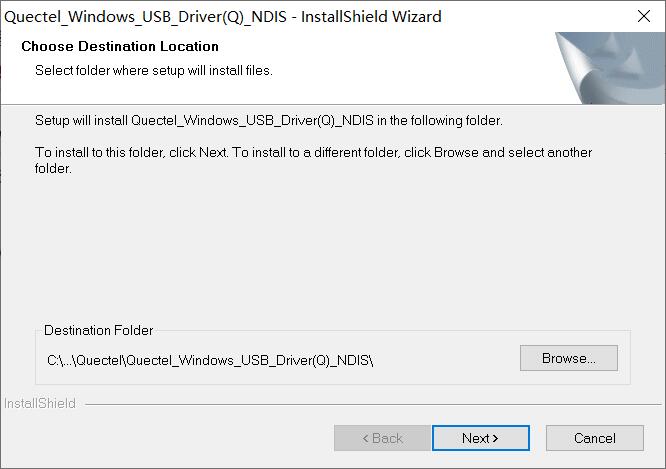

安装RM520N-GL的windows的驱动：

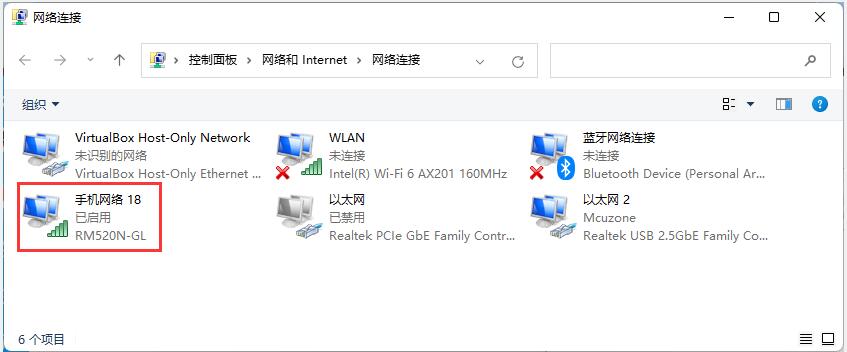

安装完毕后，插入手机Nano SIM卡（需5G），将MP5210/MR5210P/MR5210C的USB3.0-C口与PC相连，稍等片刻，等待系统识别RM520N-GL模块。系统将模块认成一个移动连接：

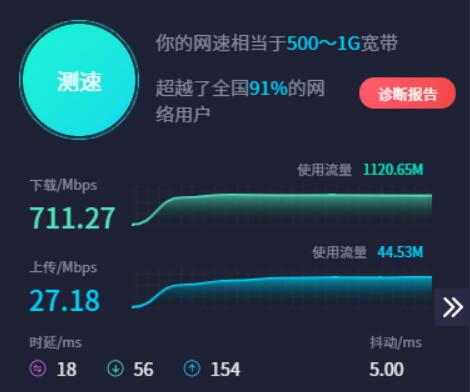

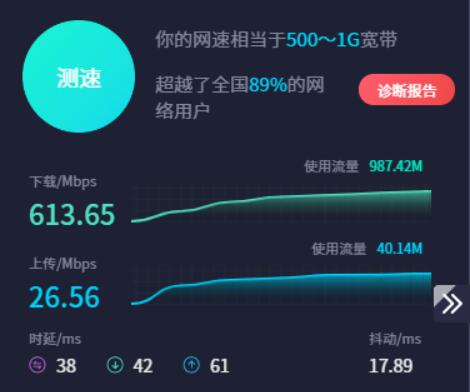

通过USB上网，网速测试如下：

注意：网络测速受网络环境和测试方法影响，速度请以实际为准，本测试仅供参考。

3.2 AT命令操作

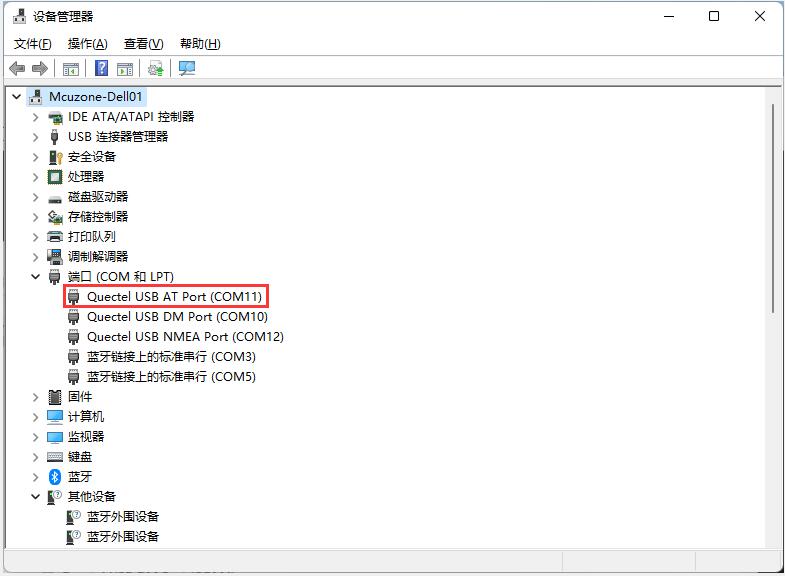

打开设备管理器，点开“端口（COM和LPT）”，可以看到有三个以“Quectel USB”开头的端口，其中“Quectel USB AT Port”即为AT端口，后面显示的串口号即为AT串口号，本例中的AT串口号为COM11：

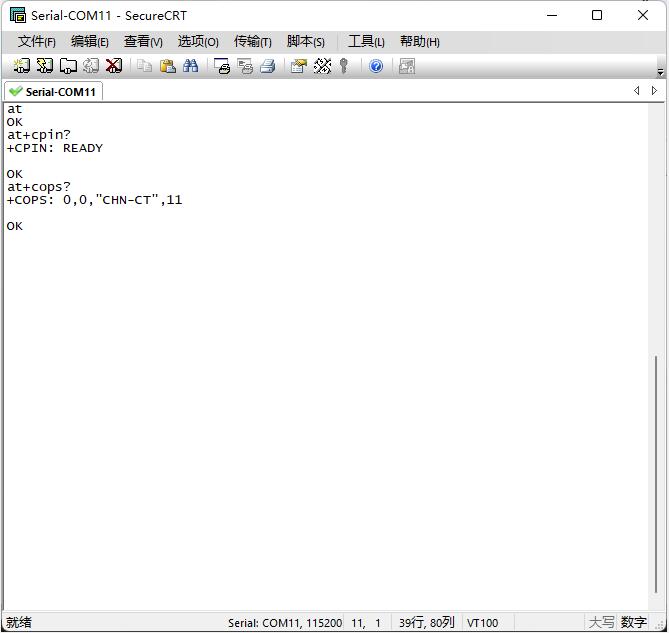

打开串口工具，连接这个AT端口，成功直接键入AT命令，回车可以看到结果，如果需要查看回显，请键入命令：ate1：

3.3 常用AT命令

1) 检查SIM卡是否识别到：

at+cpin?

返回ready表示卡已识别，返回error要检查硬件

2) 检查天线信号质量：

at+CESQ

3) 检查注网情况：

at+cops?

正常应该返回运营商代码和数字代码，数字代码7代表4G，数字代码11代表5G

4) 查看模块的IMEI码：

at+cgsn

5) 重启模块（有时候如果重插SIM卡，热插拔不一定管用时，可以用这个reset命令来复位模块）：

at+reset

6) 关闭射频：

at+cfun=0

开启射频：

at+cfun=1

上述两条命令成对使用，可以在不重启模组的情况下让模组重新注网。

7）切换SIM卡

使用SIM1（丝印标识）：

AT+QUIMSLOT=1

使用SIM2（丝印标识）：

AT+QUIMSLOT=2

切换时如果原来的卡槽有卡，Windows会提示卡弹出，请将模块断电，把卡插到另一个卡槽，然后重新上电；如果切换过去的卡槽有卡，则可直接使用。

8）USB口和以太网口不可同时使用，可以通过AT命令切换：

使用USB口：

AT+QMAPWAC=0

使用以太网口：

AT+QMAPWAC=1

3.4 2.5G以太网测试

我们转接板不需要任何驱动和设置，但是5G模组自身要通过AT命令进行设置，方可使用2.5G以太网。

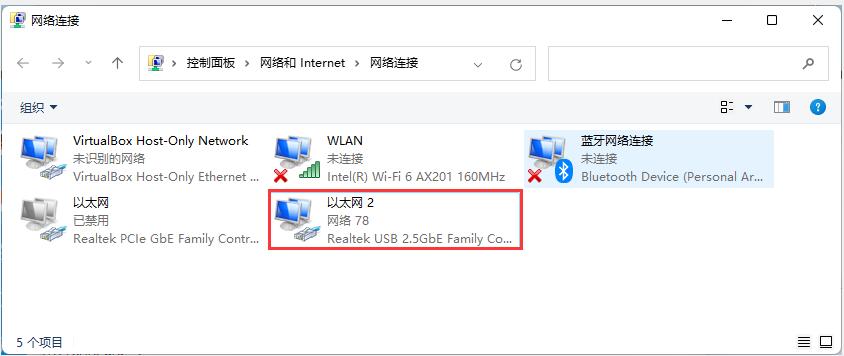

设置完成后，拔掉USB线，用网线将2.5G网口与PC的网口连接，将MP5210/MR5210P的辅助供电DC口连接12V DC（MR5210C的辅助供电口接5V2A，不支持PD）上电，等待一分钟左右即可连接成功：

通过2.5G网口上网，网速测试如下：

注意：网络测速受网络环境和测试方法影响，速度请以实际为准，本测试仅供参考。

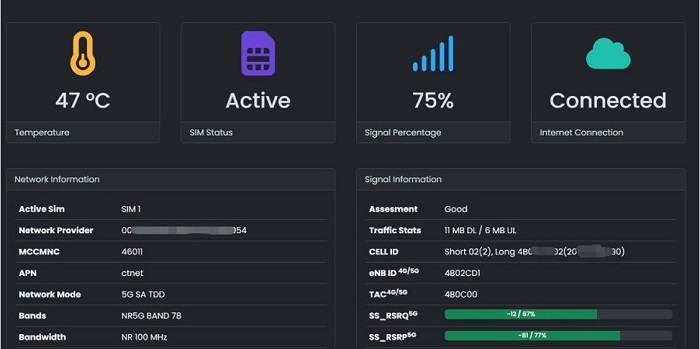

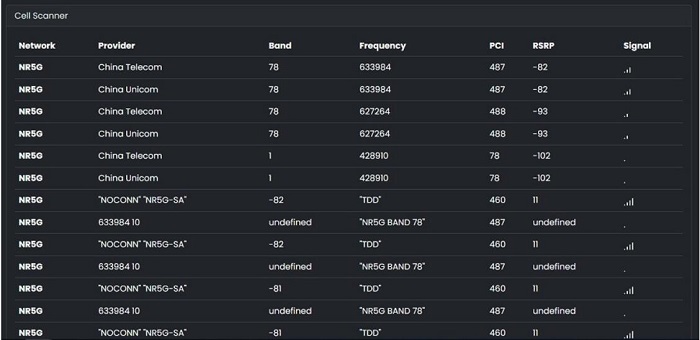

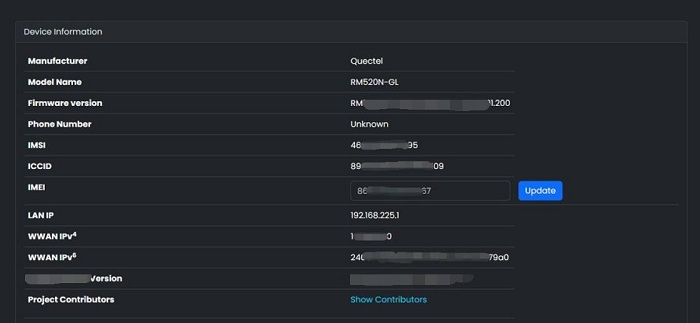

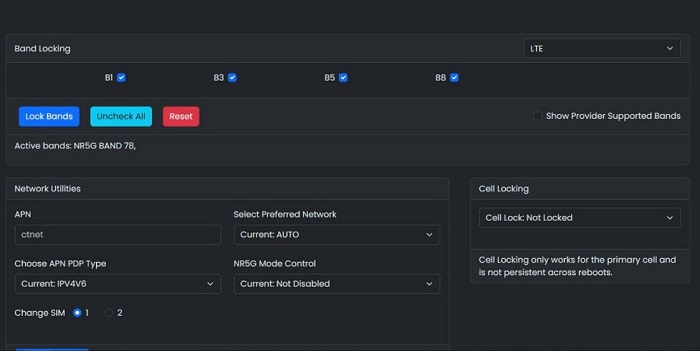

3.5 以太网口的应用

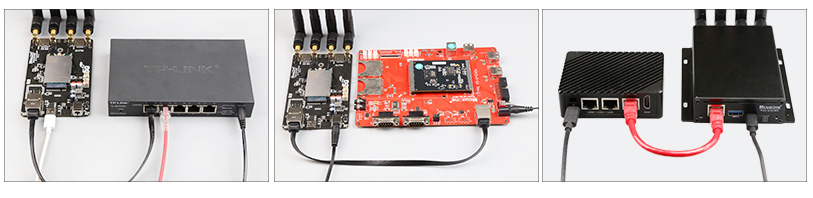

以太网口除了接电脑，还可以接软路由、交换机开发板等其他有网口的设备，即插即用，不考虑任何驱动或固件问题。比如以太网口接软路由，做WAN口使用，原先固件可以继续使用，无任何影响，只需在网络里添加5G接口就可以。如果用USB口接软路由，大部分2024年以后的固件都会支持，但是也有可能有些固件需要添加驱动方可使用。

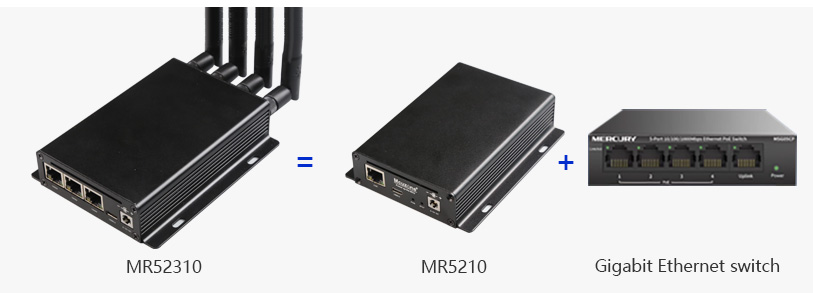

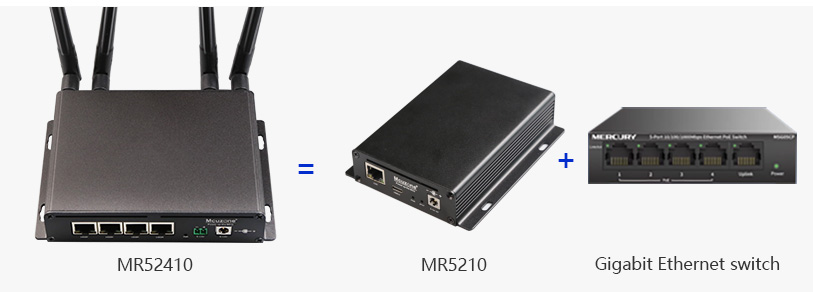

我们另有5G转3千兆网口和5G转4千兆网口的版本。

3千兆和4千兆都是基于一个2.5G以太网外接一个千兆交换机芯片实现。

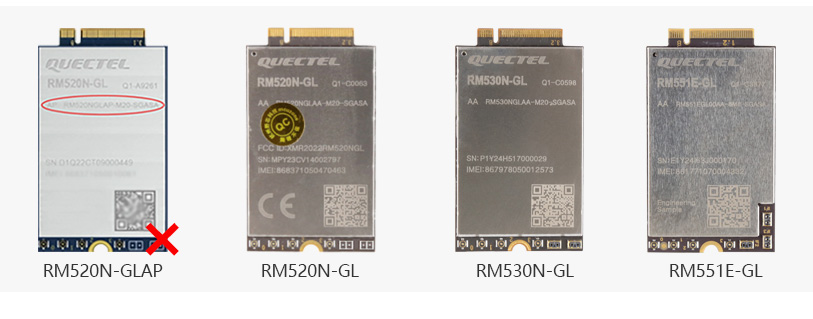

四、5G模组的参数介绍

型号		RM520N-GL	RM530N-GL	RM551E-GL
高通		X62（30*52mm）	X62（30*52mm）	X75（30*52mm）
频段
5G NR	NSA	n1/ 2/ 3/ 5/ 7/ 8/ 12/ 13/ 14/ 18/ 20/ 25/ 26/ 28/ 29/ 30/ 38/ 40/ 41/ 48/ 66/ 70/ 71/ 75/ 76/ 77/ 78/79	n1/ 2/ 3/ 5/ 7/ 8/ 12/ 13/ 14/ 18/ 20/ 25/ 26/ 28/ 29/ 30/ 38/ 40/ 41/ 48/ 66/ 70/ 71/ 75/ 76/ 77/ 78/ 79/ 257①/ 258①/ 260①/ 261①	n1/ 2/ 3/ 5/ 7/ 8/ 12/ 13/ 14/ 18/ 20/ 25/ 26/ 28/ 29(Rx)/ 30/ 38/ 40/ 41/ 48/ 53/ 66/ 70/ 71/ 75/ 76/ 77/ 78/ 79/ 92/ 94/ 257/ 258/260/261
5G NR	SA	n1/ 2/ 3/ 5/ 7/ 8/ 12/ 13/ 14/ 18/ 20/ 25/ 26/ 28/29/ 30/ 38/ 40 /41/ 48/ 66/ 70/ 71/ 75/ 76/ 77/ 78/79	n1/ 2/ 3/ 5/ 7/ 8/ 12/ 13/ 14/ 18/ 20/ 25/ 26/ 28/ 29/ 30/ 38/ 40/ 41/ 48/ 66/ 70/ 71/ 75/ 76/ 77/ 78/ 79	n1/ 2/ 3/ 5/ 7/ 8/ 12/ 13/ 14/ 18/ 20/ 25/ 26/ 28/ 29(Rx)/ 30/ 38/ 40/ 41/ 53/ 48/ 66/70/ 71/ 75/ 76/ 77/ 78/ 79/ 91/ 92/ 93/ 94/257/258/260/261
LTE	FDD	B1/ 2/ 3/ 4/ 5/ 7/ 8/ 12/ 13/ 14/ 17 / 18 /19 / 20/ 25/ 26/ 28/ 29/ 30/ 32/ 66/ 71 B1/ 3/ 5/ 7/ 8/ 20/ 28/ 32/ 71 B1/ 3/ 5/ 8	B1/ 2/ 3/ 4/ 5/ 7/ 8/ 12/ 13/ 14/ 17/ 18/ 19/20/25/ 26/ 28/ 29/ 30/ 32/ 66/ 71	B1/ 2/ 3/ 4/ 5/ 7/ 8/ 12/ 13/ 14/ 17/ 18/ 19/ 20/ 25/ 26/ 28/ 29/ 30/ 32/ 66/ 70/ 71
	TDD	B34/ 38/ 39/ 40/ 41/ 42/ 43/ 48	B34/ 38/ 39/ 40/ 41/ 42/ 43/ 48	B34/ 38/ 39/ 40/ 41/ 42/ 43/ 48/ 53
	LAA	B46	B46	B46(Rx)
UMTS	WCDMA	B1/ 2/ 4/ 5/ 8/ 19	B1/ 2/ 4/ 5/ 8/ 19	B1/ 2/ 4/ 5/ 8/ 19
GNSS		GPS/ GLONASS/ BDS/ Galileo/ QZSS	GPS/ GLONASS/ BDS/ Galileo/ QZSS	GPS/ GLONASS/ BDS/ Galileo/ QZSS（OPT）
数据传输速率 (最大值) ②
5G SA Sub-6		DL 2.4 Gbps; UL 900 Mbps	DL 2.4 Gbps; UL 900 Mbps	7.01 Gbps (下行)/ 1.25 Gbps (上行)
5G NSA Sub-6		DL 3.4 Gbps; UL 550 Mbps	DL 3.4 Gbps; UL 550 Mbps	5.47 Gbps (下行)/ 730 Mbps (上行)
NSA mmWave		无	DL: 4.0 Gbps; UL: 1.4 Gbps	10.94 Gbps (下行)/ 4.16 Gbps (上行)
LTE		DL 1.6 Gbps; UL 200 Mbps	DL 1.6 Gbps; UL 200 Mbps	2 Gbps (下行)/ 211 Mbps (上行)
UMTS	WCDMA	DL 42 Mbps; UL 5.76 Mbps	DL 42 Mbps; UL 5.76 Mbps	42 Mbps (下行)/ 5.76 Mbps (上行)
工作温度		-30 °C ~ +75 °C	-30 °C ~ +75 °C	-30 °C ~ +75 °C
扩展温度		-40 °C ~ +85 °C	-40 °C ~ +85 °C	-40 °C ~ +85 °C
天线		× 4(Sub-6&GNSS）	× 6 (Sub-6&GNSS × 4; mmWave × 2)	× 7 (Sub-6 & GNSS: × 4; mmWave: × 3)
