3008 RPi0 UPS
关键词
树莓派Zero、Zero W、Zero WH、Zero 2W电源模块、i2c顶针、14500、18650锂电池、边充边放、过充过流过放保护、锂电池板
一、简介

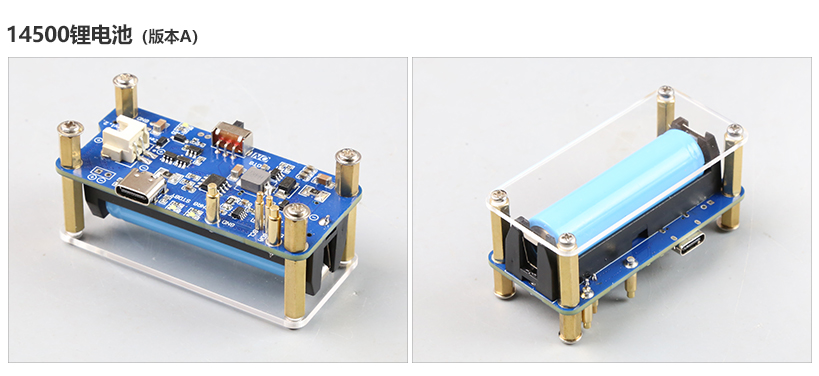

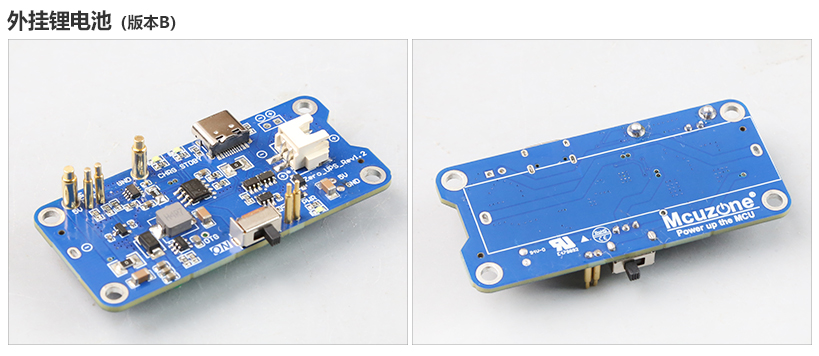

树莓派RPi0_UPS电源模块基于树莓派Zero尺寸设计，采用锂电池作为后备电源，通过顶针对树莓派Zero系列的开发板进行不间断供电，支持边充边放，支持通过l2C读取电源信息。本产品分14500锂电池版（版本A），4G专用版（版本B）以及标准外挂锂电池版（版本C）三个版本。

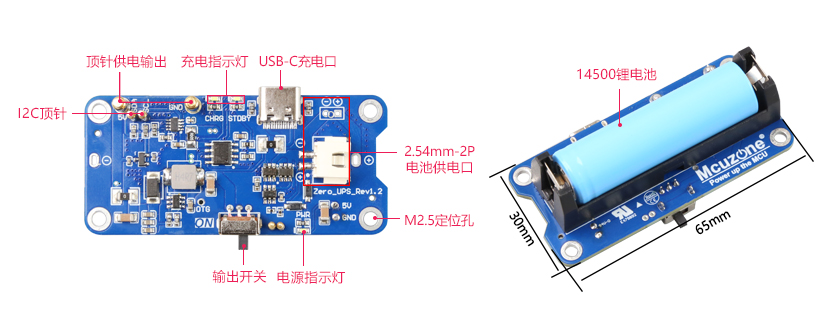

二、硬件资源
1. 充电：一路5V1A USB-C电池充电口，可支持PD 5V电源；
2. 供电电池：可选14500锂电池，也可以通过2.54mm-2Pin接口外挂18650或21700锂电池或电池板供电；
3. 输出：大电流顶针供电，接到树莓派ZERO 40PIN GPIO；
4. 一路I2C顶针，用于读电源电流电压等信息；
5. 具备过充过流过放保护；
6. 一路输出控制开关；
7. 三盏LED灯：一盏电源指示灯，两盏充电指示灯；
8. 支持树莓派Zero系列所有版本，包括Zero/Zero W/Zero WH/Zero 2W；
9. 尺寸：65*30cm。

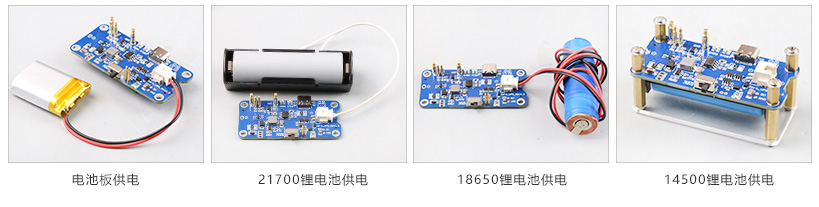

锂电池供电，可以通过反面的14500电池座，也可通过2.54mm 2Pin接口外挂不同容量锂电池。
三、查看电源实时参数（树莓派OS）
此操作基于Zero 2W+树莓派OS 64位，版本为：2024-11-19-raspios-bookworm-arm64.img.xz
64位树莓派OS下载地址：
https://www.raspberrypi.com/software/operating-systems/#raspberry-pi-os-64-bit
如果是一代Zero，请使用树莓派OS 32位，版本为：2024-11-19-raspios-bookworm-armhf.img.xz
32位树莓派OS下载地址：
https://www.raspberrypi.com/software/operating-systems/#raspberry-pi-os-32-bit
3.1 打开I2C接口
本模块是通过I2C接口查看电源实时参数，需要在树莓派OS下打开I2C接口：
左上角树莓派标志—Preferences—Raspberry Pi Configuration—Interfaces
将I2C打开，如图所示：
3.2 查看电源实时参数
打开树莓派终端，下载查看电源实时参数软件：
wget -O INA219.py http://www.mcuzone.com/wiki/3008_Zero_UPS/INA219.py.zip
随后运行该软件，即可看到电源实时参数：
python INA219.py

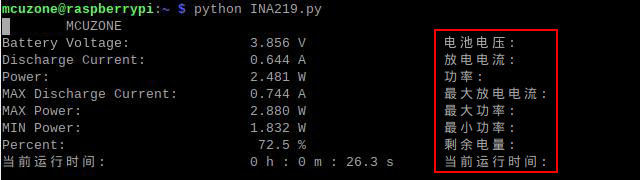

放电时：

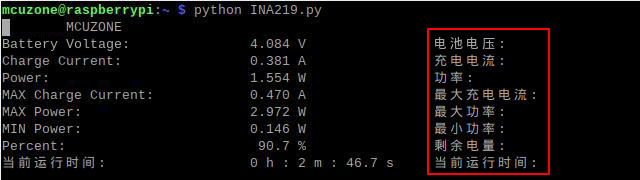

充电时：
四、查看电源实时参数（Ubuntu Sever）
此操作基于Ubuntu系统（Ubuntu Server 24.10服务器版，树莓派Zero 2W因为性能关系不能用Desktop版）。
版本为：ubuntu-24.10-preinstalled-server-arm64+raspi.img.xz
Ubuntu系统下载地址：
https://ubuntu.com/download/raspberry-pi
注意：没有适用于一代Zero的32位版本的Ubuntu，所以一代Zero需要使用树莓派OS。
4.1 查看I2C接口配置
首先需要确认Ubuntu系统是否打开了I2C接口：
sudo nano /boot/firmware/config.txt

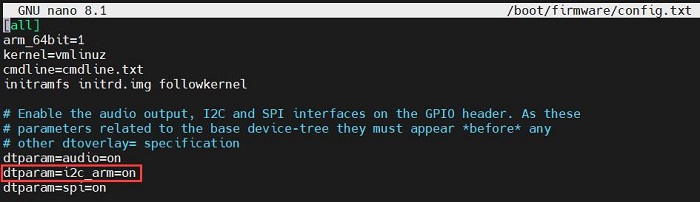

查看红框处的i2c_arm是否设置了on，如果没有，请设置：
4.2 查看电源实时参数
首先安装smbus支持：
sudo apt-get install python3-smbus
然后下载查看电源实时参数软件：
wget -O INA219.py http://www.mcuzone.com/wiki/3008_Zero_UPS/INA219.py.zip
随后运行该软件，即可看到电源实时参数：
python3 INA219.py

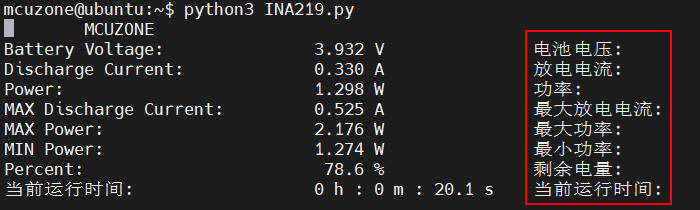

放电时：

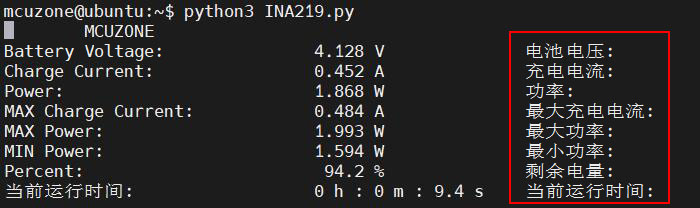

充电时：
五、续航测试
| 测试平台：14500锂电池，800mAh，搭配树莓派zero2 W | |
|---|---|
| 测试方式 | ping包测试 |
| 续航时间 | 2h55m |
| 电池截止电压 | 3.1V |
| 5V功耗 | 150mA |
此测试仅供参考，若您搭配不同的电池板，续航时间会不一样。
六、扩展板选型表
联系我们
QQ：8204136
电话：13957118045
如本页面有任何疏漏、错误或者侵权，请通过上述途径联系我们，谢谢！
