1007 RPi0 USB HUB
Change the language to English
关键词
树莓派 Zero、USB HUB、集线器、扩展板、USB 2.0、USB-A、USB-C、免驱、即插即用
一、简介
树莓派Zero USB HUB是一款尺寸只有65*30*9.6mm的USB扩展板，基于树莓派Zero系列（包括Zero、Zero W(H)以及Zero 2W）尺寸设计，利用树莓派Zero板子反面引出的USB和电源的镀金测试点，进行USB HUB扩展，实现4路USB2.0,其中两路为USB-A口，两路为USB-C口。
扩展板分USB版和顶针版两个版本，其中顶针版是通过顶针将扩展板和Zero的USB口连接起来，节约空间，无额外线缆，但此时也需要树莓派Zero的microUSB不能外接任何设备。USB版（不焊接顶针）可以用于给电脑、树莓派3B、4B和5等其他设备提供4路USB2.0接口。
扩展板免驱，即插即用。
二、硬件资源
1. 顶针版通过4个镀金顶针和树莓派Zero系列连接，扩展板位于Zero下方，通过Zero的Micro电源口或扩展板C口供电（二选一使用）;

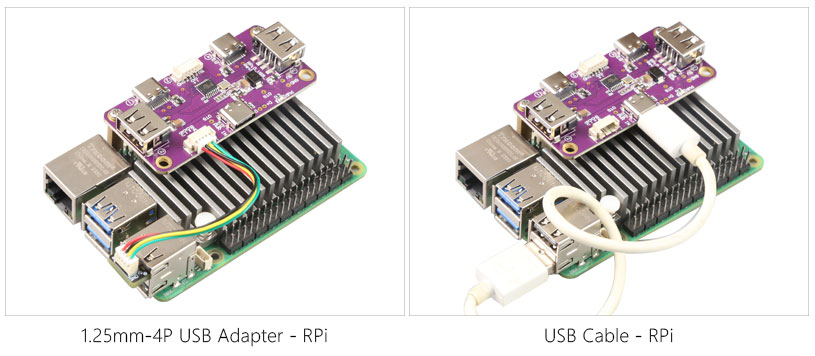

2. USB版本（不焊接顶针）通过USB口和开发板通讯及供电，USB口采用USB Type-C口和1.25mm 4P接口两种形式引出，二选一使用；
3. 板载四路USB2.0口，每路电流确保2A；两路为USB-A口（其中一路复用1.25mm 4p接口，方便外扩），两路为USB-C口；
4. 一个电源指示灯；
5. 尺寸：65*30*9.6mm；
6. M2.5mm固定孔和树莓派Zero开发板完全吻合；
7. 线路板沉金工艺，无铅生产；PCB板通过UL和ROHS认证，防火等级94V-0。
三、USB2.0测试
将扩展板与Zero 2W连接，四个USB2.0接口都插上外设，然后上电启动树莓派系统，在树莓派终端中执行lsusb，结果如下：
上图中，四个USB2.0接口所连接外设分别如下：
Device 003：接无线键鼠；
Device 004：接U盘；
Device 005：接SD卡读卡器；
Device 007：接4G模组；
如果扩展板上的4个USB口不接任何设备，那lsusb里只有Device 001，002，不会出现003、004、005、007。
四、扩展板选型表
