关键词
树莓派5、PCIe、驱动安装、操作演示、2230、2242、2280、NVMe SSD、固态硬盘 X1、AI、HAILO 8L、摄像头、OV5647、图像检测、图像识别
一、简介

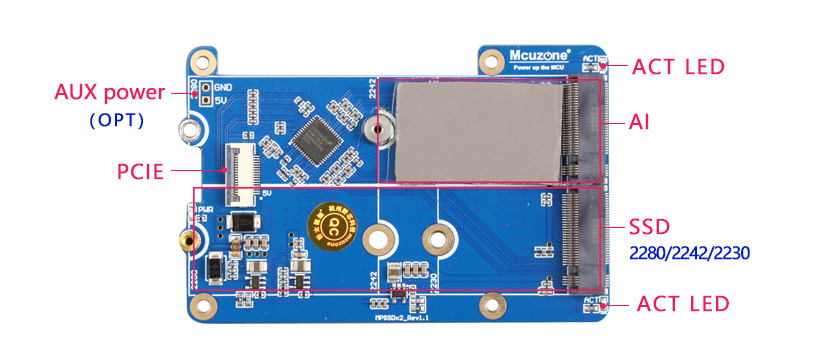

二、硬件资源

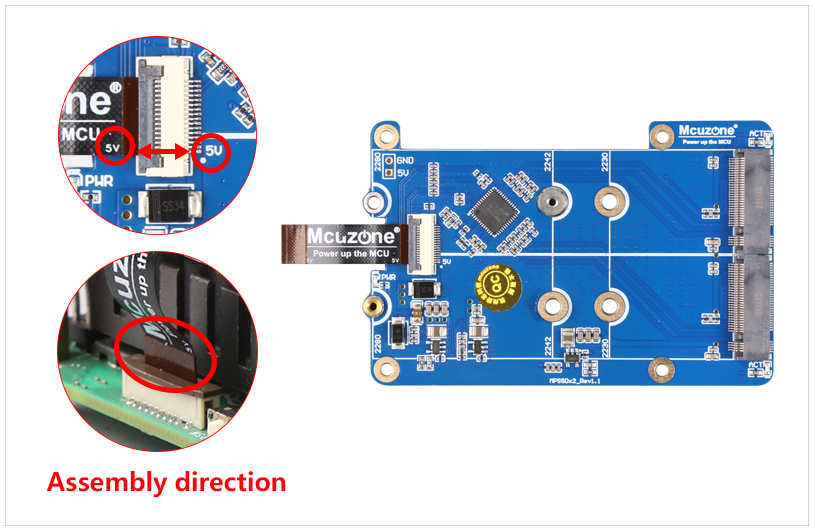

1. 基于树莓派5设计，采用16Pin FPC和树莓派5的PCle接口连接；
2. 扩展板通过PCIe Switch进行一扩二；
3. 一路PCIe扩展M.2 M-key接口，2242尺寸，用于接AI模块 HAilo8，树莓派官方OS加载驱动；

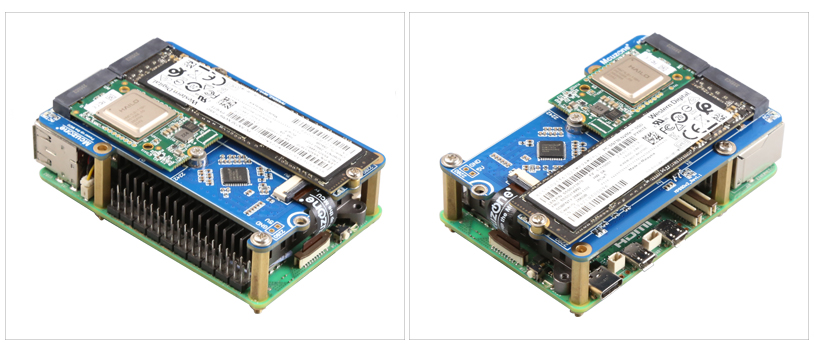

4. 一路PCIe扩展M.2 M-key接口，接NVMe SSD（PCIe X1，仅支持Gen2模式），支持2230/2242/2280尺寸（默认焊接2280铜柱）,不支持SATA和NGFF SSD硬盘；
5. SSD可用于存储数据和系统启动；从SSD启动时，需树莓派官方固件是2024.5.13以后的版本；
6. 40Pin GPIO部分采用开窗设计，可通过杜邦线连接，不影响树莓派5自身GPIO引脚使用；
7. PCB板沉金工艺，无铅生产，且通过UL认证，符合ROHS标准，防火等级94V-0；
8. 采用4个M2.5固定孔，和树莓派5定位孔吻合;
9. 可选配铝合金外壳。
三、系统烧写及设置
3.1 概述
本文档采用树莓派OS、Ubuntu系统和OpenWrt系统进行测试。
1) 树莓派OS的版本为2024-07-04-raspios-bookworm-arm64.img.xz，树莓派OS下载地址：
https://www.raspberrypi.com/software/operating-systems/#raspberry-pi-os-64-bit
2) Ubuntu系统的版本为ubuntu-24.04-preinstalled-desktop-arm64+raspi.img.xz，Ubuntu OS下载地址：
https://ubuntu.com/download/raspberry-pi
3) OpenWrt系统版本：
openwrt-bcm27xx-bcm2712-rpi-5-squashfs-sysupgrade-linux-6.1.100-20240805.img.gz
3.2 系统烧写在SD（TF）卡上
3.3 系统烧写在SSD硬盘上
四、树莓派OS下的AI(HAILO 8L)使用演示
4.1 概述

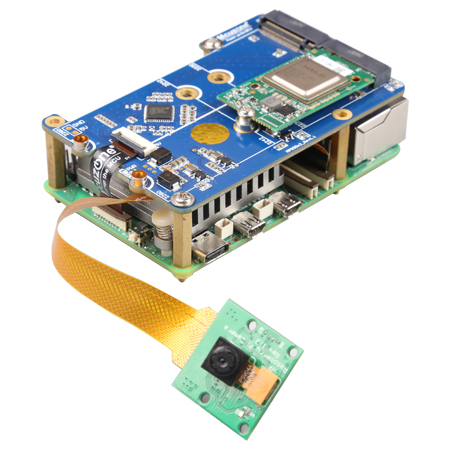

在各种实际应用的场合中，人们对于摄像头图像检测识别的需求逐渐增加，市面上也有许多利用AI的解决方案，本文所演示的方案是树莓派5搭配OV5647摄像头、MPSAI和HAILO 8L AI模块在树莓派5上的使用演示。
注意：此操作演示需要确保能稳定连通外网（需自备方法），否则许多文件无法下载或下载不全，最后可能会造成代码运行失败。
4.2 更新系统
注意：以下操作步骤适用于系统从TF卡启动，也适用于系统从SSD启动。
4.2.1 启动树莓派OS，在终端中执行：
sudo apt update
sudo apt full-upgrade
4.2.2 执行sudo rpi-eeprom-update，查看树莓派固件，确保树莓派的固件日期在2023年12月6日之后：
如上图所示，固件时间是2024年6月5日。
4.2.3 执行sudo raspi-config，根据下图依次选择对应选项：
选择完之后退出，系统会自动重启，如果没有自动重启，请手动执行 sudo reboot ，重启系统。
4.3 AI模块所需要的依赖安装
执行sudo apt install hailo-all，安装AI模块所需要的依赖安装：
完成后执行 sudo reboot ，重启系统，使这些设置生效。
执行hailortcli fw-control identify，如果出现以下输出则成功安装了HAILO 8L的依赖：
最后再执行rpicam-hello -t 10s，打开摄像头并出现预览窗口，确定摄像头正常。
4.4 图像识别检测
执行：
git clone --depth 1 https://github.com/raspberrypi/rpicam-apps.git ~/rpicam-apps
克隆rpicam-apps库：
克隆完成后，就可以开始进行图像的识别检测：
rpicam-hello -t 0 --post-process-file ~/rpicam-apps/assets/hailo_yolov6_inference.json --lores-width 640 --lores-height 640
鉴于本开发板的测试需要在外网下载大量数据，为了方便用户进行测试，用户在购买本开发板后，可以联系我司获取已经配置完毕的树莓派OS镜像。
五、树莓派系统下使用SSD硬盘
关于对SSD硬盘的基本操作，我们可以参考以下链接：
关于如何测试SSD硬盘，我们可以参考以下链接：
六、Ubuntu系统下使用SSD硬盘
关于对SSD硬盘的基本操作，我们可以参考以下链接，除了SSD用作存储扩展中与树莓派OS下操作略有不同，其余部分基本相同：
关于如何测试SSD硬盘，我们可以参考以下链接：
七、OpenWrt系统下使用SSD硬盘
关于如何在OpenWrt系统下使用SSD硬盘，我们可以参考以下链接：
