2005 CM4 NAS
Change the language to English
关键词
树莓派、CM4核心板、NAS、2.5G以太网、NVME SSD、RPiOS、Ubuntu、OpenMediaVault
一、简介
CM4_NAS扩展板基于树莓派CM4核心板设计，通过PCIe接口扩展了三路M.2 NVMe固态硬盘，其中一路支持22110尺寸，一路支持2242和2280尺寸，还有一路支持2242和2280以及22110尺寸。同时我们还通过PCIe扩展了一路2.5G以太网，以提高M.2 NVMe固态盘的读写速度（实际无法跑满2.5G，硬盘读写典型速度150MB/s=1.2Gbps，峰值可达200MB/s=1.6Gbps，但仍远高于千兆以太网的110MB/s=0.88Gbps）。其它为树莓派CM4标准资源，包括CSI0、CSI1、DSI1、原生千兆、标准HDMI、启动用TF卡槽、40Pin扩展接口、3.3V和5V风扇插头，以及3路USB2.0-A和1路1.25mm 4pin接口USB用于内部4G设备连接。本扩展板可通过USB-C接口对eMMC进行系统烧写。在电源方面，扩展板采用DC5.5接口，支持7-24V电压宽电压输入。
扩展板可运行树莓派OS、Ubuntu，以及OpenWrt系统。这三个系统下均可正常使用2.5G网络和NVMe固态盘。另外支持基于树莓派OS Lite的OpenMediaVault用做NAS网络硬盘应用。
二、硬件资源
1. 一路原生千兆网口；
2. 一路由PCIe扩展RTL8125芯片的2.5G以太网接口；
3. 三路PCIe M.2 M-KEY接口，支持22110/2280/2242尺寸的固态硬盘；
4. 四路USB2.0主机口，其中三路为USB-A口，一路为1.25mm-4p接口；
5. 一路标准HDMI接口；
6. 一路DSI（22PIN，0.5mm，翻盖下接）；
7. 两路CSI（22PIN，0.5mm，翻盖下接）；
8. 一路TF卡座，用于无eMMC的CM4核心板启动系统用；
9. 六盏LED灯，其中三盏为SSD灯，一盏为5V电源指示灯，一盏为CM4电源指示灯，一盏为CM4运行指示灯；
10. 供电：7-24V DC直流宽电压输入；USB-C 5V3A输入，两者二选一使用。
11. 一路2.54mm-2Pin Boot跳线，用于eMMC烧写；eMMC烧写口为USB-C；
12. 两路风扇电源口，2.54mm-2P 5V和3.3V；
13. 尺寸：125*135mm，PCB板沉金工艺，无铅生产，板材通过UL和ROHS认证，防火等级94V-0;
14. 可选铝合金外壳，外壳带4个固定孔，方便安装，外壳尺寸为：128*155*31mm。
40pin引脚定义从左到右依次为：
| 5V | 5V | GND | G14 | G15 | G18 | GND | G23 | G24 | GND | G25 | G08 | G07 | IDSC | GND | G12 | GND | G16 | G20 | G21 |
| 3V3 | G02 | G03 | G04 | GND | G17 | G27 | G22 | 3V3 | G10 | G09 | G11 | GND | IDSD | G05 | G06 | G13 | G19 | G26 | GND |
三、系统的烧写
本文档采用树莓派OS和Ubuntu OS进行测试。测试的系统版本如下：
▶ 树莓派OS的版本为2024-07-04-raspios-bookworm-arm64.img.xz，树莓派OS下载地址：
https://www.raspberrypi.com/software/operating-systems/#raspberry-pi-os-64-bit
▶ OpenMediaVault需要在32位/64位的树莓派OS Lite（命令行版本，不带图形界面）下安装，树莓派OS Lite下载地址：
https://www.raspberrypi.com/software/operating-systems/
▶ Ubuntu OS的版本为ubuntu-24.10-preinstalled-desktop-arm64+raspi.img.xz；下载地址：
https://ubuntu.com/download/raspberry-pi
对于带eMMC的核心板，系统烧写在eMMC内，若核心板不带eMMC，则系统烧写在TF卡内。
使用带eMMC的核心板，烧写前用跳线帽短接扩展板BOOT跳线，然后将扩展板上的USB-C接口连接至电脑，如下图：
烧写完成后，短路帽拔掉，重新上电，即可启动系统。
烧写方法请参阅：
四、树莓派OS的使用
4.1 以太网测试
4.1.1 以太网识别

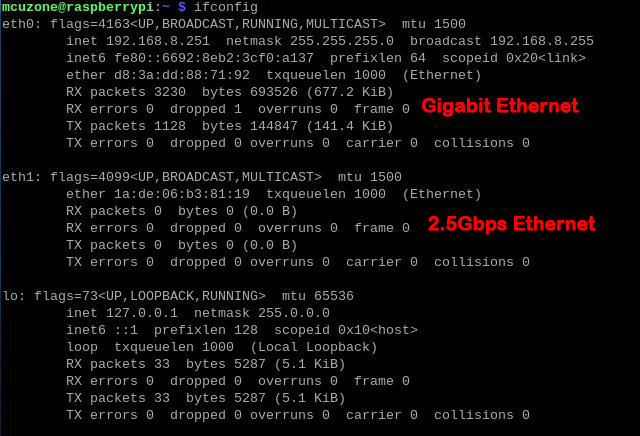

将千兆网口接上级路由器，树莓派终端执行ifconfig，显示如下：
eth0为原生千兆网卡，已获取IP地址；
eth1为扩展2.5G网卡，因为没插网线，所以没有获取IP。
4.1.2 原生千兆以太网
将原生千兆网口与上级路由器相连，系统会自动获取IP，打开终端，安装测速软件iperf3：
sudo apt-get install iperf3
然后我们使用iperf3进行测试：
原生千兆以太网测速结果，Client模式为942Mbps左右：
Server模式为946Mbps左右：
4.1.3 2.5G以太网
2.5G以太网在树莓派系统是免驱，自动识别的；我们将2.5G网口与上级路由器相连，系统会自动获取IP，然后我们使用iperf3进行测试：
2.5G以太网测速结果，Client模式为1.84Gbps左右：
Server模式为1.85Gbps左右：
4.1.4 设置2.5G以太网MAC地址
2.5G网口为RTL8125网卡，在使用过程中的MAC地址是不固定的，每次重新上电后MAC地址都会随机改变。下面讲解如何为RTL8125网卡设置固定MAC地址。
本讲解也适用于Ubuntu系统。
首先在树莓派终端中查看RTL8125网卡的识别信息：
ipconfig -a
这里的RTL8125网卡为eth1，实际操作中可能会因为系统识别名称不同而不同。
然后输入：
sudo mousepad /etc/systemd/system/macspoof@eth1.service
或：
sudo nano /etc/systemd/system/macspoof@eth1.service
eth1为上面显示的网卡识别名称。
运行上面的命令后会新建一个文档，输入以下文本：
[Unit]
Description=MAC Address Change %I
Wants=network-pre.target
Before=network-pre.target
BindsTo=sys-subsystem-net-devices-%i.device
After=sys-subsystem-net-devices-%i.device
[Service]
Type=oneshot
ExecStart=/usr/bin/ip link set dev %i address xx:xx:xx:xx:xx:xx
ExecStart=/usr/bin/ip link set dev %i up
[Install]
WantedBy=multi-user.target
其中“xx:xx:xx:xx:xx:xx”为想要指定的MAC地址，可以按MAC地址格式自行确定（不要和其它网络设备重复），设置完成后保存并退出。
随后输入下面的命令使能服务：
sudo systemctl enable macspoof@eth1.service
sudo systemctl start macspoof@eth1.service
这样就完成了对eth1的固定MAC地址。
全部操作完毕后重启系统，系统重启完毕后，执行ipconfig -a即可看到MAC地址更改成功：
4.2 单路硬盘使用
本次测试采用三块不同的硬盘进行测试，编号及参数如下：
一号硬盘：KingSpec NE-128 128.0 GB
二号硬盘：WDC PC SN530 SDBPNPZ-256G-1002 256.0 GB
三号硬盘：INTEL MEMPEI1J016GAL 16 GB

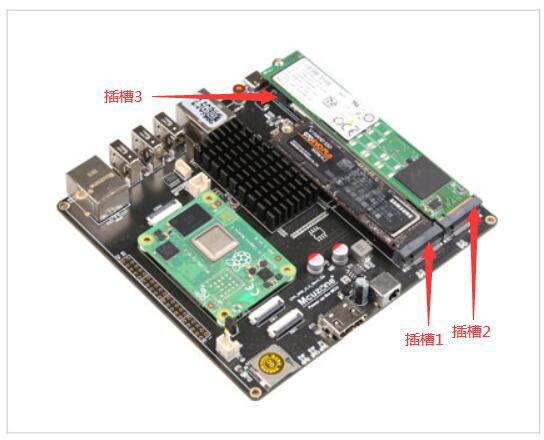

扩展板三个硬盘插槽的位置如下图：
4.2.1 硬盘识别测试
板载三路硬盘接口，硬盘在树莓派系统下免驱，使用命令lspci读取硬盘信息，红框处即为读到的二号硬盘信息：
这样就证明该硬盘已被识别。
经测试，单块硬盘无论插哪个硬盘插槽都能识别；不过，树莓派系统下需要先做授权才能进一步操作：
4.2.2 硬盘接口测速
安装硬盘测速软件hdparm。在树莓派终端下运行：
sudo apt install hdparm
在树莓派终端下运行df，查看SSD分区名为nvme0n1：
运行命令，可多次运行，测试多次硬盘速度：
sudo hdparm -t /dev/nvme0n1
第一个插槽：
第二个插槽：
第三个插槽：
测试结果：该硬盘在三个插槽中的接口速度均为360MB/s左右（约等于2.81Gbps），即三个插槽本身的接口速度相近。
以下是三个硬盘在三个插槽中的硬盘接口速度测试结果：
| 接口速度单位：MB/s | 插槽1 | 插槽2 | 插槽3 |
| 一号硬盘 | 359（约等于2.80Gbps） | 359（约等于2.80Gbps） | 361（约等于2.82Gbps） |
| 二号硬盘 | 387（约等于3.02Gbps） | 389（约等于3.04Gbps） | 389（约等于3.04Gbps） |
| 三号硬盘 | 379（约等于2.96Gbps） | 379（约等于2.96Gbps） | 380（约等于2.97Gbps） |
4.2.3 安装SAMBA文件共享服务
SAMBA是一个在Windows和Linux之间分享文件的软件，我们可以利用它在Windows和树莓派通过以太网传输文件，以用来测试网络的网速。
安装SAMBA：
sudo apt install samba
修改SAMBA配置文件，添加共享节点：
sudo nano /etc/samba/smb.conf
在文件末尾加上共享节点：
[pi5]
comment = pi5 filesystem
path = /
available = yes
browseable = yes
public = yes
guest ok = yes
writable = yes
create mask = 0644
directory mask = 0755
valid users = mcuzone
force user = mcuzone
force group = mcuzone
最后3行的“mcuzone”代表树莓派系统的登录用户名，请按照实际修改。
添加完毕后保存文件，然后退出。
给用户名“mcuzone”加上samba权限（需要输入一个自定义的密码）：
sudo smbpasswd -a mcuzone
测试并重启samba服务：
sudo testparm
sudo service smbd restart
sudo service nmbd restart
设置完毕后，在与CM5_NAS扩展板在同一局域网内的PC中（以Windows11为例），在资源管理器中输入\\192.168.8.61（地址为扩展板的地址，视实际情况而不同），然后输入用户名和密码（密码是前面设置的samba密码，不是树莓派OS的登录密码），我们就能看到那个共享目录了：
注意：如果勾选了“记住我的凭据”，那当samba密码修改后（即重新执行sudo smbpasswd -a mcuzone），下次在Windows中打开共享地址时就会拒绝登录，此时需要到Windows的凭据管理器中，删除或修改保存的凭据。
4.2.4 硬盘读写测速
通过2.5G网口进行测速，第一个插槽，第一个硬盘：
写：164MB/s左右（约等于1.28Gbps）
读：207MB/s左右（约等于1.61Gbps）
第一个插槽，第二个硬盘：
写：171MB/s左右（约等于1.34Gbps）
读：192MB/s左右（约等于1.50Gbps）
第一个插槽，第三个硬盘：
写：159MB/s左右（约等于1.24Gbps）
读：190MB/s左右（约等于1.48Gbps）
第二个插槽，第一个硬盘：
写：161MB/s左右（约等于1.26Gbps）
读：208MB/s左右（约等于1.63Gbps）
第二个插槽，第二个硬盘：
写：208MB/s左右（约等于1.63Gbps）
读：195MB/s左右（约等于1.52Gbps）
第二个插槽，第三个硬盘：
写：163MB/s左右（约等于1.27Gbps）
读：218MB/s左右（约等于1.70Gbps）
第三个插槽，第一个硬盘：
写：151MB/s左右（约等于1.18Gbps）
读：201MB/s左右（约等于1.57Gbps）
第三个插槽，第二个硬盘：
写：175MB/s左右（约等于1.37Gbps）
读：217MB/s左右（约等于1.70Gbps）
第三个插槽，第三个硬盘：
写：166MB/s左右（约等于1.30Gbps）
读：204MB/s左右（约等于1.59Gbps）
本次测试汇总如下：
通过2.5G网口进行硬盘读写测速：
| 读写速度单位：MB/s | 插槽1 | 插槽2 | 插槽3 | |||
| 写 | 读 | 写 | 读 | 写 | 读 | |
| 一号硬盘 | 164 | 207 | 161 | 208 | 151 | 201 |
| 二号硬盘 | 171 | 192 | 208 | 195 | 175 | 217 |
| 三号硬盘 | 159 | 190 | 163 | 218 | 166 | 204 |
| 读写速度单位：Gbps | 插槽1 | 插槽2 | 插槽3 | |||
| 写 | 读 | 写 | 读 | 写 | 读 | |
| 一号硬盘 | 1.28 | 1.61 | 1.26 | 1.63 | 1.18 | 1.57 |
| 二号硬盘 | 1.34 | 1.50 | 1.63 | 1.52 | 1.37 | 1.70 |
| 三号硬盘 | 1.24 | 1.48 | 1.27 | 1.70 | 1.30 | 1.59 |
注：接下来的硬盘读写测速等测试结果将以表格形式汇总，不再单独贴图。
通过原生千兆网口进行硬盘读写测速：
| 读写速度单位：MB/s | 插槽1 | 插槽2 | 插槽3 | |||
| 写 | 读 | 写 | 读 | 写 | 读 | |
| 二号硬盘 | 113 | 112 | 110 | 111 | 110 | 111 |
| 读写速度单位：Mbps | 插槽1 | 插槽2 | 插槽3 | |||
| 写 | 读 | 写 | 读 | 写 | 读 | |
| 二号硬盘 | 904 | 896 | 880 | 888 | 880 | 888 |
4.3 两路硬盘同时使用
本次测试采用两块不同的硬盘进行测试，编号及参数如下：
一号硬盘：KingSpec NE-128 128.0 GB
二号硬盘：WDC PC SN530 SDBPNPZ-256G-1002 256.0 GB
每一类测试都分三次测试，硬盘对应插槽的如下：
| 插槽1 | 插槽2 | 插槽3 | |
| 测试1 | 一号硬盘 | 二号硬盘 | |
| 测试2 | 二号硬盘 | 一号硬盘 | |
| 测试3 | 一号硬盘 | 二号硬盘 |
4.3.1 硬盘识别测试
运行命令lspci对硬盘进行识别测试，结果如下：
| 测试结果 | |
| 测试1 | 两个硬盘均可识别 |
| 测试2 | 两个硬盘均可识别 |
| 测试3 | 两个硬盘均可识别 |
4.3.2 硬盘接口测速
使用硬盘测速软件hdparm，测试硬盘接口速度结果如下：
| 接口速度单位：MB/s | 一号硬盘 | 二号硬盘 |
| 测试1 | 360（约等于2.81Gbps） | 385（约等于3.01Gbps） |
| 测试2 | 359（约等于2.80Gbps） | 388（约等于3.03Gbps） |
| 测试3 | 360（约等于2.81Gbps） | 390（约等于3.05Gbps） |
4.3.3 硬盘读写测速
通过2.5G网口进行硬盘读写测速：
| 读写速度单位：MB/s | 一号硬盘 | 二号硬盘 | ||
| 写 | 读 | 写 | 读 | |
| 测试1 | 165 | 205 | 155 | 208 |
| 测试2 | 160 | 200 | 160 | 200 |
| 测试3 | 170 | 210 | 173 | 209 |
| 读写速度单位：Gbps | 一号硬盘 | 二号硬盘 | ||
| 写 | 读 | 写 | 读 | |
| 测试1 | 1.29 | 1.60 | 1.21 | 1.63 |
| 测试2 | 1.25 | 1.56 | 1.25 | 1.56 |
| 测试3 | 1.33 | 1.64 | 1.35 | 1.63 |
通过原生千兆网口进行硬盘读写测速：
| 读写速度单位：MB/s | 一号硬盘 | 二号硬盘 | ||
| 写 | 读 | 写 | 读 | |
| 测试1 | 106 | 110 | 109 | 110 |
| 测试2 | 110 | 112 | 109 | 111 |
| 测试3 | 110 | 111 | 108 | 111 |
| 读写速度单位：Mbps | 一号硬盘 | 二号硬盘 | ||
| 写 | 读 | 写 | 读 | |
| 测试1 | 848 | 880 | 872 | 880 |
| 测试2 | 880 | 896 | 872 | 888 |
| 测试3 | 880 | 888 | 864 | 888 |
4.4 三路硬盘同时使用
本次测试采用三块不同的硬盘进行测试，编号及参数如下：
一号硬盘：KingSpec NE-128 128.0 GB
二号硬盘：WDC PC SN530 SDBPNPZ-256G-1002 256.0 GB
三号硬盘：INTEL MEMPEI1J016GAL 16 GB
3个硬盘同时插在扩展板的三个插槽上，其中，一号硬盘对应插槽1，二号硬盘对应插槽3，三号硬盘对应插槽2。
4.4.1 硬盘识别测试
运行命令lspci对硬盘进行识别测试，结果如下：
三块硬盘均可识别。
4.4.2 硬盘接口测速
使用硬盘测速软件hdparm，测试硬盘接口速度结果如下：
| 接口速度单位：MB/s | 一号硬盘 | 二号硬盘 | 三号硬盘 |
| 测试结果 | 360（约等于2.81Gbps） | 386（约等于3.02Gbps） | 380（约等于2.97Gbps） |
4.4.3 硬盘读写测速
通过2.5G网口进行硬盘读写测速：
| 读写速度单位：MB/s | 一号硬盘 | 二号硬盘 | 三号硬盘 | |||
| 写 | 读 | 写 | 读 | 写 | 读 | |
| 测试结果 | 170 | 215 | 170 | 205 | 169 | 204 |
| 读写速度单位：Gbps | 一号硬盘 | 二号硬盘 | 三号硬盘 | |||
| 写 | 读 | 写 | 读 | 写 | 读 | |
| 测试结果 | 1.33 | 1.68 | 1.33 | 1.60 | 1.32 | 1.59 |
通过原生千兆网口进行硬盘读写测速：
| 读写速度单位：MB/s | 一号硬盘 | 二号硬盘 | 三号硬盘 | |||
| 写 | 读 | 写 | 读 | 写 | 读 | |
| 测试结果 | 101 | 111 | 98 | 111 | 97 | 111 |
| 读写速度单位：Mbps | 一号硬盘 | 二号硬盘 | 三号硬盘 | |||
| 写 | 读 | 写 | 读 | 写 | 读 | |
| 测试结果 | 808 | 888 | 784 | 888 | 776 | 888 |
4.5 扩展WiFi6
CM4_NAS扩展板的SSD M.2接口，可以通过NVMe转WiFi转接板，将硬盘接口转换成WiFi接口，来扩展WiFi6，可搭配AX200或AX210。
测试结果：
AX200：
3路WiFi单独使用，均可正常联网。若其中2个WiFi模块或3个WiFi模块同时使用，则能用第一个插槽的WiFi6模块。
AX210：
无论是单独使用1路或同时使用2路或3路WiFi模块，均可随意插入任意插槽正常使用。
五、Ubuntu系统的使用
5.1 安装2.5G以太网驱动
板载2.5G以太网在Ubuntu系统下，需要安装RTL8125驱动。
将扩展板上的千兆网口连接到上级路由器，安装net-tools工具，方可使用ifconfig：
sudo apt install net-tools
输入ifconfig -a，可见此时并没有显示2.5G网卡：
接下来我们开始安装RTL8125驱动。
首先需要更新系统：
sudo apt-get update
接着准备编译环境：
sudo apt-get install --reinstall linux-headers-$(uname -r) linux-headers-generic build-essential dkms
然后安装驱动：
sudo apt-get install r8125-dkms
如果在安装和编译驱动过程中系统死机，可限制CPU核心使用数量：
sudo MAKEFLAGS="-j2" apt-get install r8125-dkms
安装完成后输入：
sudo modprobe r8125
输入ifconfig -a就可以看到一个enxxx的网卡接口，2.5G网卡驱动安装完毕：
5.2 原生千兆网口测试
我们将原生千兆网口连接上级路由器，系统会自动获取IP，然后我们使用iperf3进行测试：
原生千兆以太网测速结果，Client模式为941Mbps左右：
Server模式为929Mbps左右：
5.3 2.5G网口测试
我们将2.5G网口连接上级路由器，系统会自动获取IP，然后我们使用iperf3进行测试：
2.5G以太网测速结果，Client模式为2.29Gbps左右：
Server模式为1.64Gbps左右：
5.4 单块硬盘测试
经测试，Ubuntu 24.04系统能识别SSD硬盘，但是在系统内对硬盘进行操作就会死机，无法正常使用；
Ubuntu 24.10系统则可支持SSD硬盘的使用，但是系统比较挑硬盘。故我们在Ubuntu 24.10系统进行测试，尽量在保证系统稳定下做全面测试；硬盘在Ubuntu系统下只能用作存储。
扩展板三个硬盘插槽的位置如下图：
5.4.1 硬盘识别测试
使用命令lspci读取硬盘信息，红框处即为读到的单个硬盘信息：
这样就证明该硬盘已被识别。
运行命令lspci对硬盘进行识别测试，结果如下：
| 硬盘编号 | 插槽1 | 插槽2 | 插槽3 | |
| A硬盘： KingSpec NE-128 128.0 GB | √ | × | × | √表示识别；
×表示不识别。 |
| B硬盘：SAMSUNG MZALQ128HBHQ-000L1 128.0 GB | √ | × | × | |
| C硬盘：KINGSTON SNV2S250G 250.0 GB | × | × | √ | |
| D硬盘：KSE128 128.0 GB | √ | √ | √ | |
| E硬盘：WDC PC SN530 SDBPNPZ-256G-1002: 256.0 GB | √ | × | √ | |
| F硬盘：HFS960GD0TEG-6410A 960.1 GB | √ | × | × |
5.4.2 硬盘接口速度测试
以下是使用硬盘测速软件hdparm，各个硬盘在三个插槽中的硬盘接口速度测试结果：
| 接口速度单位：MB/s | 插槽1 | 插槽2 | 插槽3 |
| A硬盘 | 278（约等于2.17Gbps） | ||
| B硬盘 | 271（约等于2.12Gbps） | ||
| C硬盘 | 266（约等于2.08Gbps） | ||
| D硬盘 | 269（约等于2.10Gbps） | 255（约等于1.99Gbps） | 264（约等于2.06Gbps） |
| E硬盘 | 269（约等于2.10Gbps） | ||
| F硬盘 | 228（约等于1.78Gbps） |
5.4.3 安装SAMBA文件共享服务
在Ubuntu下安装SAMBA服务与在树莓派OS下安装的步骤一致，请参考4.2.3节。
5.4.4 硬盘读写速度测试
| 读 | 写 | |
|---|---|---|
| 通过2.5G网口对B硬盘进行读写测速，B硬盘插在插槽1上 | 244MB/s，约等于1.91Gbps | 155MB/s，约等于1.21Gbps |
| 通过千兆网口对B硬盘进行读写测速，B硬盘插在插槽1上 | 108MB/s，约等于864Mbps | 105MB/s，约等于840Mbps |
5.5 两块硬盘测试
本次测试采用三块不同的硬盘搭配着两两进行测试，编号及参数如下：
A硬盘：KingSpec NE-128 128.0 GB
C硬盘：KINGSTON SNV2S250G 250.0 GB
D硬盘：KSE128 128.0 GB
5.5.1 硬盘识别测试
A硬盘对应插槽1，D硬盘对应插槽2，C硬盘对应插槽3，两两插，均能识别。
运行命令lspci对硬盘进行识别测试，结果如下：
| 硬盘编号 | A硬盘 | C硬盘 | D硬盘 |
| A硬盘(插槽1)+D硬盘(插槽2) | √ | √ | |
| A硬盘(插槽1)+C硬盘(插槽3) | √ | √ | |
| D硬盘(插槽2)+C硬盘(插槽3) | √ | √ |
5.5.2 硬盘接口速度测试
使用硬盘测速软件hdparm，测试硬盘接口速度结果如下：
| 接口速度单位：MB/s | A硬盘 | C硬盘 | D硬盘 |
| A硬盘(插槽1)+D硬盘(插槽2) | 233（约等于1.82Gbps） | 179（约等于1.40Gbps） | |
| A硬盘(插槽1)+C硬盘(插槽3) | 172（约等于1.34Gbps） | 219（约等于1.71Gbps） | |
| D硬盘(插槽2)+C硬盘(插槽3) | 288（约等于2.25Gbps） | 284（约等于2.22Gbps） |
5.5.3 硬盘读写速度测试
选取A硬盘(插槽1)+C硬盘(插槽3)的插入方式，并对A硬盘进行读写测速。
通过2.5G网口对A硬盘进行读写测速，A硬盘插在插槽1上：
读：202MB/s，约等于1.58Gbps
写：95MB/s，约等于760Mbps
通过原生千兆网口对A硬盘进行读写测速，A硬盘插在插槽1上：
读：108MB/s，约等于864Mbps
写：97MB/s，约等于776Mbps
选取D硬盘(插槽2)+C硬盘(插槽3)的插入方式，并对D硬盘进行读写测速。
通过2.5G网口对D硬盘进行读写测速，D硬盘插在插槽2上：
读：244MB/s，约等于1.91Gbps
写：160MB/s，约等于1.25Gbps
通过原生千兆网口对D硬盘进行读写测速，D硬盘插在插槽2上：
读：107MB/s，约等于856Mbps
写：104MB/s，约等于832Mbps
5.6 三块硬盘测试
本次测试采用三块不同的硬盘进行测试，编号及参数如下：
B硬盘：SAMSUNG MZALQ128HBHQ-000L1 128.0 GB
D硬盘：KSE128 128.0 GB
E硬盘：WDC PC SN530 SDBPNPZ-256G-1002: 256.0 GB
每一次测试都在扩展板上插满三个插槽，其中，B硬盘对应插槽1，D硬盘对应插槽2，E硬盘对应插槽3。
5.6.1 硬盘识别测试
运行命令lspci对硬盘进行识别测试，结果如下：
选取B硬盘(插槽1)+D硬盘(插槽2)+E硬盘(插槽3)的插入方式，三块硬盘均可识别。
5.6.2 硬盘接口速度测试
使用硬盘测速软件hdparm，测试硬盘接口速度结果如下：
| 接口速度单位：MB/s | B硬盘 | D硬盘 | E硬盘 |
| 测试结果 | 277（约等于2.16Gbps） | 248（约等于1.94Gbps） | 262（约等于2.05Gbps） |
5.6.3 硬盘读写速度测试
选取B硬盘(插槽1)+D硬盘(插槽2)+E硬盘(插槽3)的插入方式，并对B硬盘进行读写测速。
通过2.5G网口对B硬盘进行读写测速，B硬盘插在插槽1上：
读：205MB/s，约等于1.60Gbps
写：150MB/s，约等于1.17Gbps
通过原生千兆网口对B硬盘进行读写测速，B硬盘插在插槽1上：
读：112MB/s，约等于896Mbps
写：105MB/s，约等于840Mbps
5.7 扩展WiFi6
CM4_NAS扩展板的SSD M.2接口，可以通过NVMe 转WiFi转接板，将硬盘接口转换成WiFi接口，来扩展WiFi6，可搭配AX200或AX210。经测试，3路WiFi单独使用或随机2路WiFi或3路同时使用，均正常联网。
六、NAS服务器的应用演示
【关于NAS的服务器的搭建步骤，已购买扩展板的用户可以向我们索取。】
6.1 测试NAS服务器
在同一局域网内的PC中，以Windows11为例，进入“控制面板 - 所有控制面板项 - 网络和共享中心 - 高级共享设置”，打开“启用网络发现”和“启用文件和打印机共享”：
点击“网络”，找到NAS服务器，本文中所示的为“RASPBERRYPI”：
双击此服务器，然后输入上面设置的用户名和密码，即可打开共享文件夹：
在2.5G网络下测试文件读写：
写入：146MB/s左右（约等于1.14Gbps）
读取：204MB/s左右（约等于1.59Gbps）
注意：测试速度受网络状况、硬盘质量、硬盘上的文件存储情况等多种因素影响，以上测试结果仅供参考，不作为实际产品的最终参数。
6.2 多SSD共同使用测试
上面我们测试了单个SSD硬盘作为存储设备时的性能，接下来我们测试下一个SSD在不同插槽以及多个SSD共同使用时的识别情况。
6.2.1 单块硬盘测试
经测试，单块硬盘无论插哪个硬盘插槽都能识别。
6.2.2 两块硬盘测试
本次测试采用三块不同的硬盘搭配着两两进行测试，编号及参数如下：
A硬盘：KingSpec NE-128 128.0 GB
C硬盘：KINGSTON SNV2S250G 250.0 GB
D硬盘：KSE128 128.0 GB
A硬盘对应插槽1，D硬盘对应插槽2，C硬盘对应插槽3。
测试1：
A硬盘+D硬盘，即插槽1+插槽2：
两块硬盘均可识别。
测试2：
A硬盘+C硬盘，即插槽1+插槽3：
两块硬盘均可识别。
测试3：
D硬盘+C硬盘，即插槽2+插槽3：
两块硬盘均可识别。
6.2.3 三块硬盘测试
测试4：
本次测试采用三块不同的硬盘进行测试，编号及参数如下：
A硬盘：KingSpec NE-128 128.0 GB
C硬盘：KINGSTON SNV2S250G 250.0 GB
D硬盘：KSE128 128.0 GB
A硬盘对应插槽1，D硬盘对应插槽2，C硬盘对应插槽3。
将三块硬盘都插进插槽：
三块硬盘均可识别。
测试5：
本次测试采用三块不同的硬盘进行测试，编号及参数如下：
B硬盘：SAMSUNG MZALQ128HBHQ-000L1 128.0 GB
D硬盘：KSE128 128.0 GB
F硬盘：HFS960GD0TEG-6410A 960.1 GB
B硬盘对应插槽1，D硬盘对应插槽2，F硬盘对应插槽3。
将三块硬盘都插进插槽：
三块硬盘均可识别。
6.2.4 结论
在OpenMediaVault下，无论插一块或者两块或者三块硬盘，无论插在哪个插槽，系统和软件均能正常识别。
七、CM5核心板兼容性测试
▶ 树莓派OS：
| 启动 | 支持eMMC版本的CM5核心板，不带eMMC的CM5核心板无法从TF卡启动，但是可以从任意一个SSD接口，使用SSD启动 | ||||
| 外设名称 | HDMI输出 | USB2.0-A接口 | SSD读写 | 千兆以太网 | 2.5G以太网 |
| 是否兼容 | √ | √ | √ | √ | √ |
| 外设名称 | 核心板WiFi | DSI | CSI0 | CSI1 | CSI1做DSI用 |
| 是否兼容 | √ | √(dsi1) | × | √(cam0) | √(dsi0) |
| 注：√表示兼容，×表示不兼容，括号内的文字表示与CM4核心板的区别 | |||||
联系我们
QQ：8204136
电话：13957118045
如本页面有任何疏漏、错误或者侵权，请通过上述途径联系我们，谢谢！
Copyright 2004-2025 野芯科技
