1001 RPi0 4G Cat1-ETH/RS485

关键词

树莓派、 Raspberry Pi Zero、Zero W、Zero WH、Zero2 W、Cat1 4G LTE、USB2.0-A、以太网、扩展板、USB HUB 集线器、RS485、串口

一、简介

树莓派Zero系列（包括Zero、Zero W(H)以及Zero 2W）是一款具备极高性价比的嵌入式系统平台，尺寸小巧功耗较低性能尚可，适合很多轻量型应用场景。Zero系列虽然小巧，但预留了扩展接口，特别是板子反面引出了USB和电源的镀金测试点，我们可以借助这两组USB和电源测试点进行多种类型的外设扩展。

本扩展板实际就是一个USB HUB集线器，通过顶针将扩展板和Zero的USB口连接起来，通过USB扩展四路USB口，其中一路USB转百兆有线以太网，一路USB接4G Cat1模组以及两路USB2.0-A主机接口。另有RS485版本可选，RS485版本可选将一路USB转为RS485接口，且是工业级带隔离。

4G Cat1是针对10Mbps左右的中速物联网应用的高性价比模组，10Mbps下行5Mbps上行的速率可以满足绝大多数联网和传输需求；4G在树莓派OS和Ubuntu系统，免驱，自动识别；4G全网通,支持联通,电信和移动。

二、硬件资源

2.1 创新性采用镀金顶针和树莓派Zero系列进行连接，免去外接线缆；

2.2 两组镀金顶针分别用于供电和USB通讯；板载USB HUB芯片；

2.3 一路USB-C 5V供电接口，可通过此接口给整个系统供电，也可以用Zero上的MicroUSB口供电（供电二选一使用）；

2.4 两路USB-A host接口；

2.5 一路百兆网口；

2.6 一路CAT1 4G LTE；

2.7 一个Nano SIM卡座；

2.8 一个1代IPEX座或SMA座；

2.9 三盏LED灯：PWR/MODE/ACT LED指示灯；

2.10 一个4G复位按键；

2.11 其中一路USB口可选配为带电源隔离的工业级RS485模块；

2.12 尺寸：70*56mm；外壳尺寸：80*58*38mm；

2.13 PCB板沉金工艺，无铅生产；通过UL和ROHS认证，防火等级为94V-0；

2.14 可选配铝合金外壳。

注意1：连接了此扩展板后,Zero上的MicroUSB口将不可使用。

注意2：部分系统下需要禁用OTG功能并将USB模式设置为Host模式。

RS485隔离模组特点：

本模组采用自动流控型高速RS485隔离模块，是一款采用IC集成化技术，实现了电源隔离、信号隔离、RS-485通信和总线保护于一体的RS-485协议收发模组。模组自带定压隔离电源，可实现2500VDC电气隔离耐压保护；可作为从机接入RS485总线，也可作为主机，接收处理各从机信息。

最多可以连接64/128个节点；

高达500Kbps传输速率；

电磁辐射EMI极低；

工作温度范围：-40℃ - +85℃；

集成电源隔离、信号隔离和总线ESD保护功能。

RPi0_CAT1-ETH:

4G参数
model	CAT1	CAT1-EU
Band	FDD：B1/B3/B5/B8	FDD：B1/B3/B5/B7/B8/B20/28
Band	TDD：B34/B38/B39/B40/B41	TDD：B38/B40/B41
DATA	FDD： Max 10Mbps（DL）/Max 5Mbps（UL） TDD：Max 8Mbps（DL）/Max 2Mbps（UL） Max 6Mbps（DL）/Max 4Mbps（UL）

三、树莓派OS的使用

本文档使用基于树莓派Zero 2W的硬件，树莓派OS（Raspberry Pi OS with desktop），镜像为2024-07-04-raspios-bookworm-arm64.img.xz。

(若使用树莓派Zero一代系列的板子，只支持32位系统，请注意下载版本。)

树莓派OS下载地址：

https://www.raspberrypi.com/software/operating-systems/#raspberry-pi-os-64-bit

不同的树莓派系统版本，对于网络管理的策略有差异，基于64位系统版本，测试结果如下：

系统版本	测试结果
2023-02-21-bullseye	免驱免拨号，自动识别，即插即用，自动联网。
2023-05-03-bullseye	免驱免拨号，自动识别，即插即用，自动联网。
2023-12-05-bookworm	免驱免拨号，自动识别，但是可能会碰到联网失败，系统需要安装DNS软件。
2024-07-04-bookworm
2024-11-19-bookworm
2025-05-13-bookworm
2025-10-01-trixie

3.1 查看硬件设备

3.1.1 查看USB设备

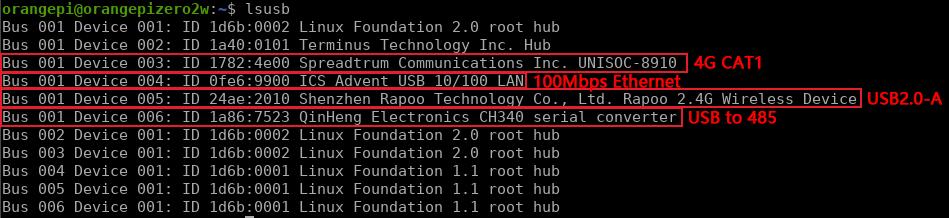

扩展板的USB口接了无线键鼠，打开树莓派OS的终端，输入命令lsusb，如下图所示：

RPi0_RS485CAT1：

RPi0_CAT1-ETH：

注意，若扩展板USB口不接设备，那lsusb里是不会出现相应的设备编号的。

3.1.2 查看网络设备

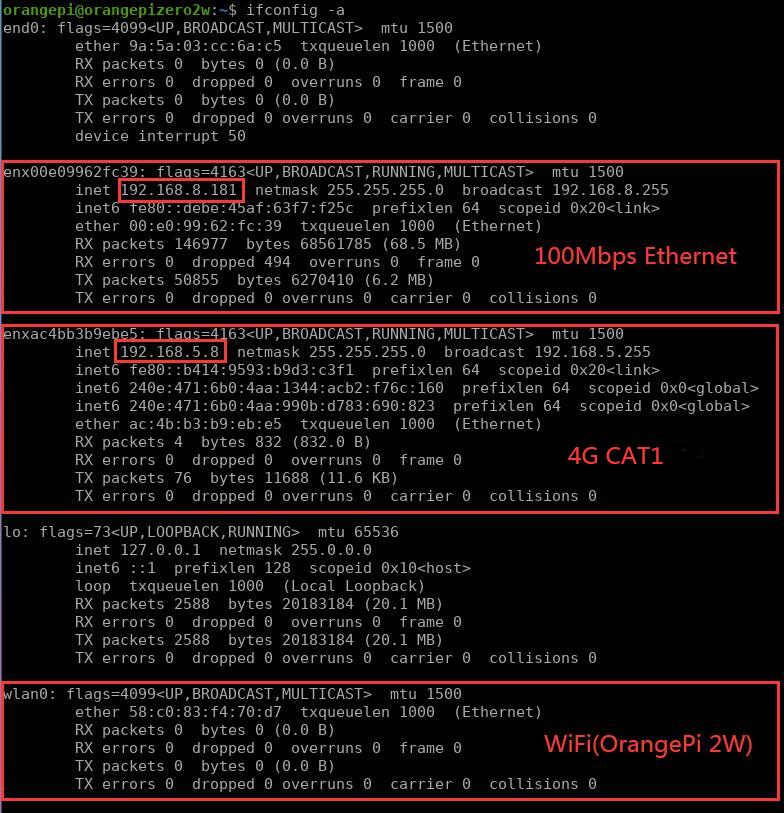

打开树莓派OS的终端，输入命令ifconfig -a，如下图所示：

可以看到eth1为4G Cat1（上图中IP地址默认为192.168.5.8）。

3.2 测试网络设备

3.2.1 ping包测试

测试的时候有优先级，如果eth0已连接则优先走eth0。如有内外网特殊优先级需要请调整各网络的metric值以及DNS服务器设置。

可以用-I参数指定从哪个网卡开始ping包，如下所示：

ping www.mcuzone.com -I eth0

ping www.mcuzone.com -I eth1

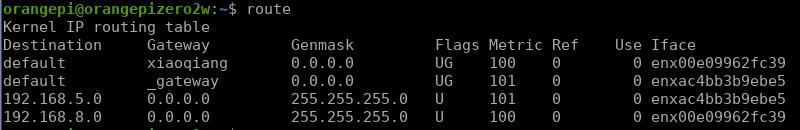

优先级可以通过可以执行route命令来查看，哪个网卡的metric值小就从优先从哪个网卡通讯。

我们也可以通过关闭某个网卡，达到强制指定通过另一个网络进行通讯，如需关闭eth0，可执行下面的命令：

sudo ifconfig eth0 down

以及通过执行下面的命令来开启eth0：

sudo ifconfig eth0 up

3.2.2 网卡优先级的设置

如果要设置网卡的优先级，需要修改网卡的metric值，我们首先需要安装ifmetric软件：

sudo apt install ifmetric

安装完毕后就可以修改网卡的metric值，如需要将eth0的metric值修改为102，可执行：

sudo ifmetric eth0 102

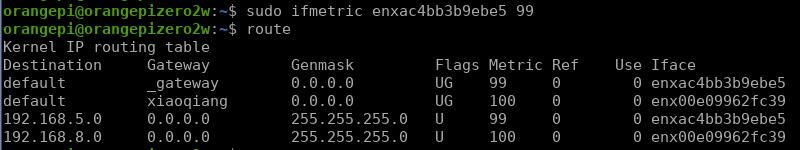

修改完毕后再用route命令查看，我们可以看到eth0的metric值已修改为102：

但是这样修改仅仅是临时修改，如果系统重启的话还是会恢复到原样，如果我们需要永久修改eth0的metric值为102，则需通过编辑启动文件rc.local来达到目的。

开启rc-local服务：

sudo systemctl enable --now rc-local

通过下面的命令打开rc.local：

sudo nano /etc/rc.local

在exit 0上面添加你要开机执行的命令，如sudo ifmetric eth0 102，然后保存文件，这样就可以实现每次启动系统修改eth0的metric：

修改完metric值后，有可能系统的nameserver（即DNS服务器）还是原来优先级高的网卡的，因为此时默认网卡已改变，就会造成域名无法解析，所以我们还需要修改nameserver。

通过下面的命令打开resolv.conf文件：

sudo nano /etc/resolv.conf

查看此时的nameserver是否正确，如果不正确，请将其改为目前优先级高的网卡的nameserver或者一些通用的nameserver地址（如114.114.114.114等）。

3.2.3 利用udhcpc指定DNS服务器

上一节我们讲了通过修改nameserver来指定DNS服务器，其实我们也可以通过使用udhcpc来完成该任务。

首先需要安装udhcpc软件：

sudo apt install udhcpc

本节我们测试的例子中，eth0为USB转以太网，eth1为4G Cat1，如果我们需要使用USB转以太网（eth0）的网络DNS，请使用下面的命令：

sudo udhcpc -i eth0

如果我们需要使用4G Cat1（eth1）的网络DNS，请使用下面的命令：

sudo udhcpc -i eth1

3.2.4 udhcpc应用场景举例

例1：百兆网口接Internet，4G Cat1正常联网。

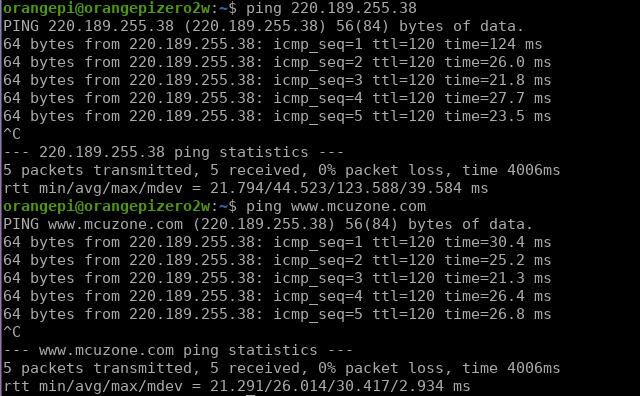

这时我们ping某个域名，是可以成功的：

此时拔了百兆网口的网线，就无法ping成功了：

执行sudo udhcpc -i usb0，将DNS服务器切换到4G Cat1上，就可以正常ping了：

例2：百兆网口接内网（不连通Internet），4G Cat1正常联网。

这时我们ping某个域名，无法ping成功：

执行sudo udhcpc -i usb0，将DNS服务器切换到4G Cat1上，就可以正常ping了，同时还可以通过IP地址正常访问内网设备：

3.2.5 iperf3测速

Windows版iperf3下载：

http://www.mcuzone.com/down/Software.asp?ID=10000634

Linux下iperf3安装：

sudo apt-get install iperf3

百兆以太网测速结果，client模式70Mbps左右，server模式90Mbps左右：

注意：USB转百兆有线受Zero 2W性能和USB Hub以及4G Cat1带宽占用影响并不能跑满，请知悉。

4G CAT1的测速结果如下：

注意：网络测速受网络环境和测试方法影响，速度请以实际为准，本测试仅供参考。

3.3 4G的AT命令操作

3.3.1 打开AT命令串口方法

以CAT1ETH为例，其余4G模块也是同样操作：

在终端中执行命令：

lsusb

记下4G模块的ID值：19d1 0001

使用下列命令打开串口，其中echo后面的值就是上面记录的ID值：

sudo modprobe option

sudo sh -c 'echo 19d1 0001 > /sys/bus/usb-serial/drivers/option1/new_id'

执行以上两条命令后系统应该会在dev设备下有ttyACM0-2三个设备，输入ls /dev可以查看：

▶ 如果是RS485CAT1，设备中识别的4G串口设备为ttyUSB0-2；

▶ 如果是RS485CAT1EU或CAT1ETH，设备中识别的4G串口设备为ttyACM0-2。

下载minicom工具：

sudo apt-get install minicom

通过minicom打开AT命令串口：

▶ 如果是RS485CAT1：

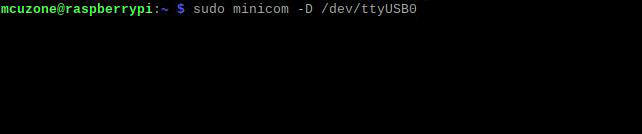

sudo minicom -D /dev/ttyUSB0

（注意，典型情况下会出现ttyUSB0-2三个端口，一般系统下AT口是ttyUSB0，如果不行，可以尝试其它端口如ttyUSB1。如果有多个USB转串口设备，则需要进一步的尝试直至找到正确的AT端口。）

▶ 如果是RS485CAT1EU或CAT1ETH：

sudo minicom -D /dev/ttyACM0

（注意，典型情况下会出现ttyACM0-2三个端口，一般系统下AT口是ttyACM0，如果不行，可以尝试其它端口如ttyACM2。如果有多个USB转串口设备，则需要进一步的尝试直至找到正确的AT端口。）

第一次输入AT命令可能没有回显，此时如果输入命令at后回车，有返回OK，就说明工作正常。如果需要查看回显，请键入命令：ate1，然后回车，继续键入其它命令，回车可以看到结果。

3.3.2 常用AT命令

常用AT命令：

1. 检查SIM卡是否识别到：

at+cpin?

返回ready表示卡已识别，返回error要检查硬件

2. 检查天线信号质量：

at+csq

返回值在26-31表示信号OK，信号满格31；返回值在20-25表示信号勉勉强强；返回值在20以下表示信号比较糟糕或者天线没接

3. 检查注网情况：

at+cops?

正常应该返回运营商代码和7，7代表4G。

注意，以上命令只有at+csq不要加问号，另外两条命令需要加问号。

4. 查看4G模块的IMEI码：

at+cgsn

5. 重启4G模块（有时候如果重插SIM卡，热插拔不一定管用，可以用这个reset命令来复位模块）：

at+reset

6. 关闭射频：

at+cfun=0

开启射频：

at+cfun=1

上述两条命令成对使用，可以在不重启4G模组的情况下让模组重新注网。

7. APN设置

普通手机SIM卡，不需要任何设置，直接使用；有些物联网卡需要设置APN才能使用，以下是用户使用提供的参考，具体的APN代码需要SIM卡运营商提供。

移动卡：

AT+CPNETAPN=0,"cmnet","",""

电信卡：

AT+CPNETAPN=0,"ctnet","",""

3.4 测试RS485

RPi0_RS485CAT1扩展板带有RS485模块，此RS485是由一路USB转换而来，和树莓派Zero自身的40PIN GPIO无关，此RS485操作如下。

首先需要安装串口软件CuteCom，安装命令为：

sudo apt install cutecom

安装完毕后，点击桌面左上角的树莓派图标，在“System Tools”有CuteCom的快捷方式：

如果在使用过程中有权限不足的问题，请打开树莓派OS终端，输入：

sudo cutecom

来运行CuteCom。

本扩展板带有4G模组，

▶ 如果是RS485CAT1：

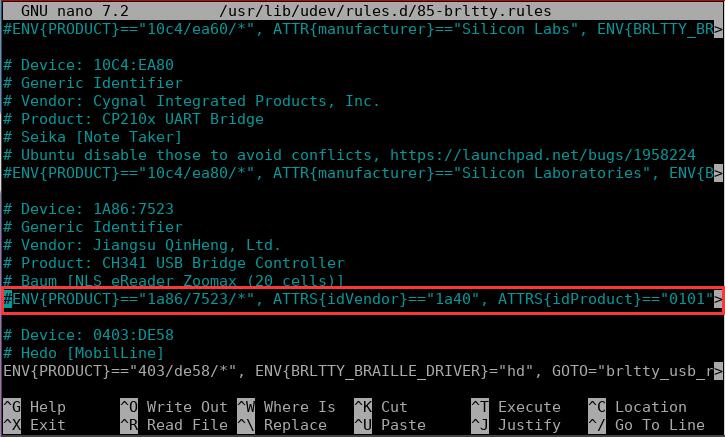

4G模组占用了ttyUSB0-2三个串口，因此RS485串口的串口号向后顺延，为ttyUSB3。

在终端中执行：

ls /dec/ttyUSB*

即可看到这4个串口。

▶ 如果是RS485CAT1EU或CAT1ETH：

RS485串口的串口号为ttyUSB0。

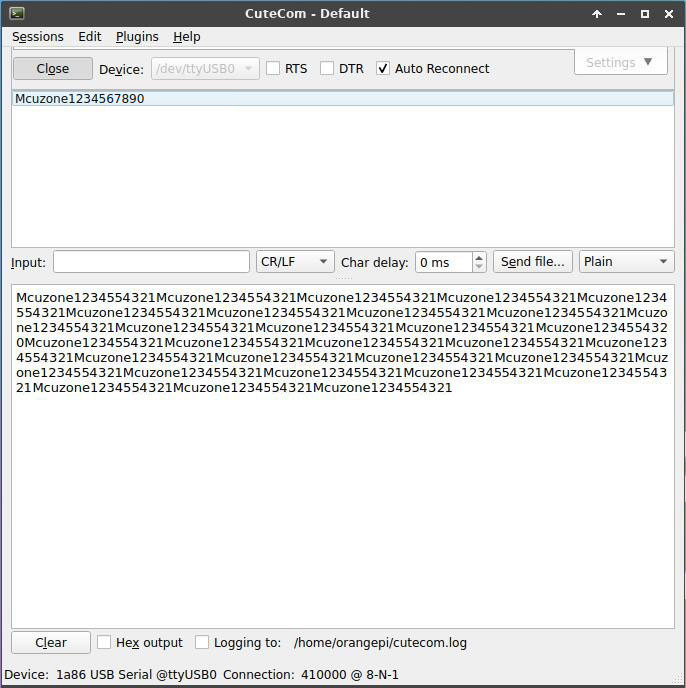

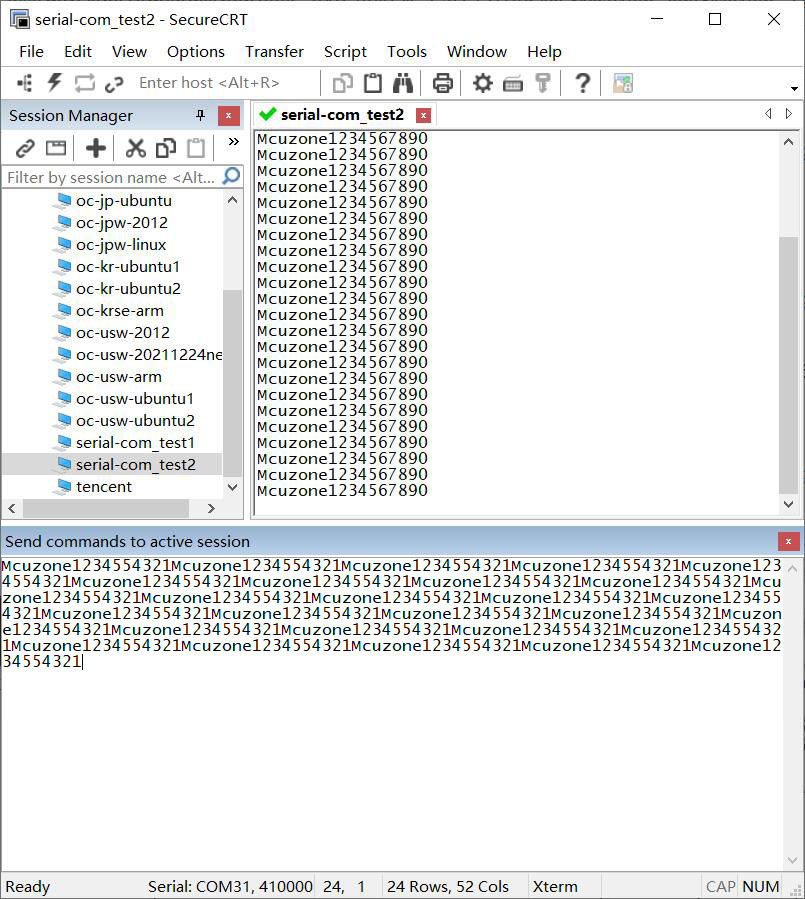

在PC端插上一个USB转485的转换器，与扩展板上的485接口相连，各自打开串口软件进行收发，结果如下（以ttyUSB3为例）：

树莓派OS端：■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■Windows端：

经过实测，波特率最高可达到2.06M（以传输数据不发生乱码为准）。

3.5 FAQ

问：如果系统卡在树莓派logo处无法启动，或者启动后键盘鼠标及4G模组都无法使用怎么办？

答：请仔细观察顶针是否对准了镀金触点，并请在PC端打开TF卡系统分区根目录下的config.txt检查USB的初始化脚本：

需要确认下图中的三处红框的位置是否都配置成完全，如果没有，请手动添加完整并保存文件：

# otg_mode=1（建议按此注释掉）

dtoverlay=dwc2,dr_mode=host（两处必须确保加上）

四、Ubuntu Sever的使用

本文档使用基于树莓派Zero 2W的硬件，

Ubuntu系统（Ubuntu Server 24.04 LTS服务器版，树莓派Zero 2W因为性能关系不能用Desktop版）。镜像为ubuntu-24.04-preinstalled-server-arm64+raspi.img.xz

Ubuntu系统下载地址：

https://ubuntu.com/download/raspberry-pi

4.1 编辑初始化脚本

Ubuntu Server烧写完毕后，请在PC端打开TF卡系统分区根目录下的config.txt检查USB的初始化脚本，Ubuntu Server对USB初始化了两遍，前面一遍没有配置成host模式，需要确认下图中的红框的位置是否配置成完全，如果没有，请手动添加完整：

dtoverlay=dwc2,dr_mode=host

4.2 配置用户名和密码

将TF卡插入Zero 2W，启动系统。第一次启动后会要求登录，用户名和密码均为ubuntu，登录成功后会要求修改密码。

修改完毕后就自动进入系统。

4.3 配置网络

Ubuntu Server系统出于安全考虑，有非常多的限制，默认很多服务器和组件也都是关闭状态。因为网络接口被关闭，所以系统启动后并无网络可用，需要进行开启设置后才能使用。

注意，系统默认并没有集成ifconfig工具，只有ip命令可用。

执行ip addr查看并记录下网卡名称：

其中2号网卡（enx00e0996df1cd）为USB转百兆网卡，3号网卡（enxac4bb3b9ebe5）为4G模组。

然后运行下面的命令，打开网卡配置文件：

sudo nano /etc/netplan/50-cloud-init.yaml

按照下图编辑网卡配置文件：

保存退出，然后重启。

重启后即可联网，安装net-tools工具以便于使用ifconfig命令：

sudo apt install net-tools

4.4 网络及4G模组测试

执行命令ifconfig -a，查看网卡信息：

可见第一块网卡为USB转百兆网卡，第二块网卡为4G模组。

通过使用-I参数，在ping包时加上网卡名称，可指定哪块网卡进行ping包。通过这两块网卡对腾讯的网站的ping包测试可知，第二块网卡即4G模组支持ipv6：

4.5 使用AT命令

安装minicom工具：

sudo apt-get install minicom

然后和树莓派OS一样，先配置并开启tty串口，再通过minicom打开AT命令串口：

▶ 如果是RS485CAT1：

sudo minicom -D /dev/ttyUSB0

（注意，典型情况下会出现ttyUSB0-2三个端口，一般系统下AT口是ttyUSB0，如果不行，可以尝试其它端口如ttyUSB1。如果有多个USB转串口设备，则需要进一步的尝试直至找到正确的AT端口。）

▶ 如果是RS485CAT1EU或CAT1ETH：

sudo minicom -D /dev/ttyACM0

（注意，典型情况下会出现ttyACM0-2三个端口，一般系统下AT口是ttyACM0，如果不行，可以尝试其它端口如ttyACM2。如果有多个USB转串口设备，则需要进一步的尝试直至找到正确的AT端口。）

第一次输入AT命令可能没有回显，此时如果输入命令at后回车，有返回OK，就说明工作正常。如果需要查看回显，请键入命令：ate1，然后回车，继续键入其它命令，回车可以看到结果。

4.6 测试RS485

▶ 如果是RS485CAT1：

4G模组占用了ttyUSB0-2三个串口，因此RS485串口的串口号向后顺延，为ttyUSB3。

▶ 如果是RS485CAT1EU或CAT1ETH：

RS485串口的串口号为ttyUSB0。

在PC端插上一个USB转485的转换器，与扩展板上的485接口相连，各自打开串口软件进行收发，Ubuntu系统端使用minicom（以ttyUSB3为例）：

sudo minicom -D /dev/ttyUSB3

Ubuntu系统端：■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■Windows端：

经过实测，波特率最高可达到2.00M（以传输数据不发生乱码为准）：

五、OpenWrt的使用

5.1 概述

此扩展板搭配树莓派Zero 2W，在OpenWrt系统下可配置为一进一出的交换机模式，扩展板上的4G可作为WAN口（直接4G上网），网口配置为LAN口，用于连接PC。

5.2 准备工作

本文使用的OpenWrt系统为：openwrt-bcm27xx-bcm2709-rpi-2-squashfs-sysupgrade-linux-6.1.98-20240723.img.gz

烧写OpenWrt系统并上电启动后，我们通过树莓派自带网口连接网线至PC网口，待PC的网卡与树莓派的网口连接成功后，我们在Windows设置中找到网络和Internet，在以太网中打开连接的网络查看默认网关的IP地址，这个地址就是OpenWrt系统的后台配置页面地址，如图所示，本文测试的地址为192.168.198.1：
