0032 MPmTPU 4G
Change the language to English
关键词
树莓派5、Raspberry Pi OS、Ubuntu、TPU、PCIe扩展、MiniPCie、4G LTE、AI、Google、Coral、免驱、即插即用
一、简介
MPmTPU & 4G扩展板是一款基于树莓派5的PCIe接口设计的MiniPCIe TPU扩展板，此MiniPCIe也具有USB2.0接口，通过树莓派5的USB口实现MiniPCIe 4G LTE的通讯和供电。
Google Coral的TPU模组有多种封装接口，比如M.2 A+E 接口，M.2 M接口和MiniPCIe接口，我司均有配套的扩展板，可适用于不同的硬件平台。我们提供树莓派系统下TPU模块的驱动安装和操作环境配置。
此扩展板也可以通过USB接口连接4G模组（此时树莓派5的PCIe无需连接），我们提供配套的4G模组可实现免驱免拨号，在树莓派官方OS和Ubuntu系统中自动识别、即插即用，无需额外安装驱动。

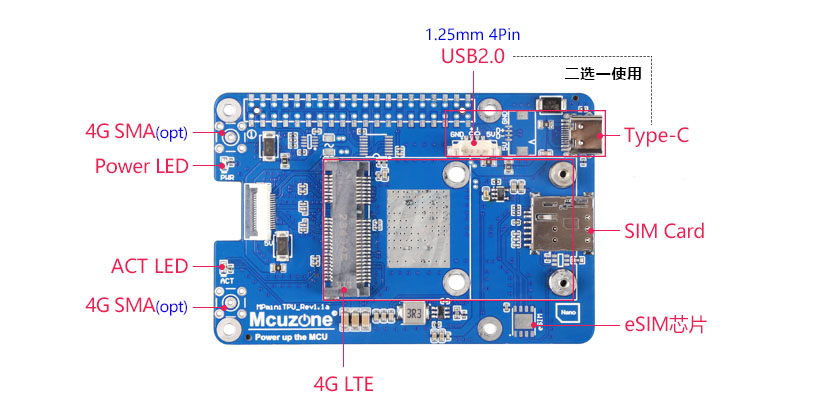

二、硬件资源
1. 一路PCIe接口，0.5mm-16P，连接树莓派5自身PCIe接口，用于给miniPCIe TPU模组供电及通讯；
2. 一路MiniPCIe接口，用于接入TPU模组或4G模组；
3. 一路Nano SIM卡座，且预留eSIM芯片位置（封装为5*6mm），仅限4G模组配套使用；

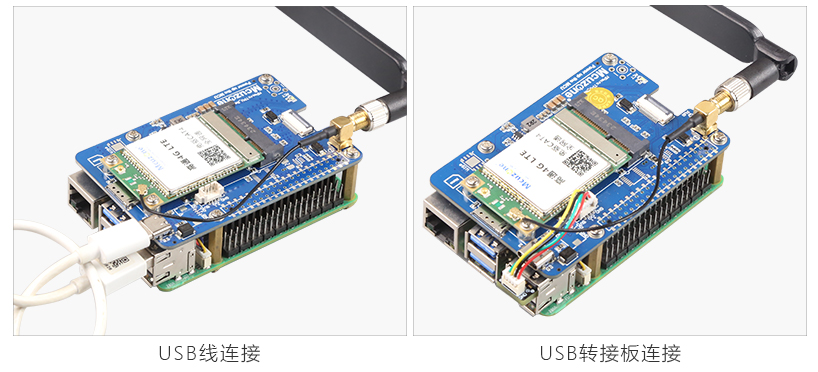

4. 一路USB2.0-C接口（同时预留1.25mm-4P接口，二选一使用），用于4G模组与树莓派5的USB2.0接口连接；
5. 两盏LED灯：一盏电源指示灯；一盏4G运行指示灯，供4G模组使用；

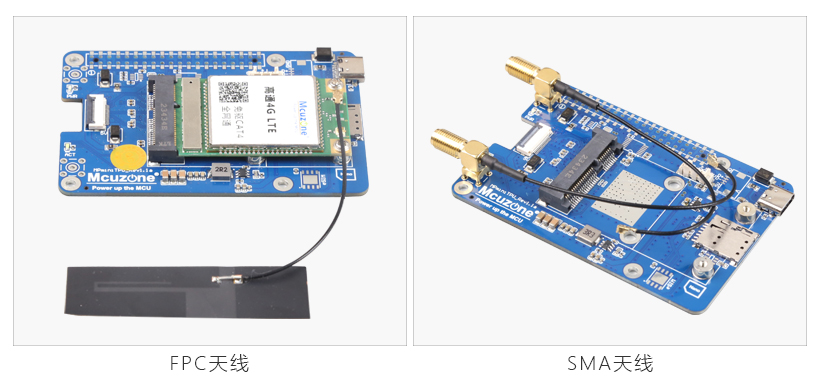

6. 预留2个4G SMA天线接口；
7. 预留电流监测电路和I2C电路；
8. 预留40Pin GPIO，2.54mm-2*20PIN，完全兼容树莓派5引脚GPIO；

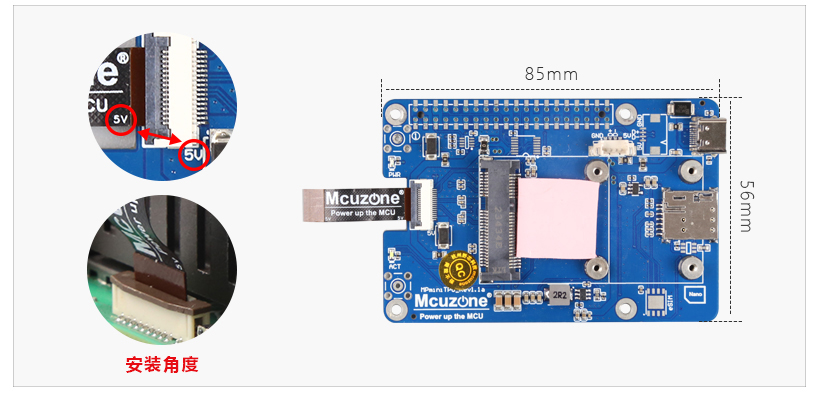

9. 尺寸：85*56mm，板材通过UL和ROHS认证，防火等级94V-0；
10. 4个M2.5定位孔，和树莓派5定位孔完全吻合；
11. 可选铝合金外壳。
注：当MiniPCIe作为4G使用时，PCIe接口将无效，即无需使用PCIe屏蔽线连接到树莓派5的PCIe接口。
三、Coral TPU模组测试
将Coral TPU模组插入MiniPCIe接口，使用PCIe接口与树莓派5连接。
▶ 经我们测试，树莓派系统版本2025-05-13-raspios-bookworm-arm64.img.xz无法完整安装Gasket Driver，因此无法使用；
树莓派系统版本2024-11-19-raspios-bookworm-arm64.img.xz和2024-07-04-raspios-bookworm-arm64.img.xz可正常安装和加载Coral TPU模组的驱动。在此我们使用2024-07-04-raspios-bookworm-arm64.img.xz进行测试。
安装驱动：
请参阅以下链接：
测试Coral TPU模组：
进入coral/pycoral路径下，输入以下代码进行代码运行：
python3 examples/classify_image.py --model test_data/test_data/mobilenet_v2_1.0_224_inat_bird_quant_edgetpu.tflite --labels test_data/test_data/inat_bird_labels.txt --input test_data/test_data/parrot.jpg
如果出现下图红框中的识别结果，即代表Coral TPU模组运行正常：
四、4G模组测试
MiniPCIe接口作为USB口，用于4G，和树莓派5的USB2.0口连接，USB口实现通讯和供电，关于4G的操作，可以参考此链接：
