关键词

树莓派5、Raspberry Pi OS、Ubuntu、LoRa、PCIe扩展、4G LTE、免驱、即插即用

一、简介

MPULoRa为专为树莓派5设计的LoRa模组驱动板;树莓派5的PCIe接口通过PCIe转USB芯片转成4路USB,其中一路接miniPCie,用于连接LoRa模组;PCIe实现供电和通讯;在树莓派官方OS和Ubuntu系统均自动识别、即插即用,无需额外装驱动。另有3路USB2.0接口以1.25mm-4Pin接口形态引出,这3路USB口可用于接4G或GPS或其他USB设备,也可以与LoRa模组配合共同使用。板载2.54mm-2P辅助供电接口,若在使用过程中遇到供电不足,即可使用辅助供电。扩展板配套的4G模组均免驱免拨号,在树莓派官方OS和Ubuntu系统中同样自动识别、即插即用,无需额外装驱动。

二、硬件资源

1. 板载采用高效进口DC-DC芯片;

2. 一路PCIe接口,0.5mm-16P,用于连接树莓派5的PCIe接口;PCIe扩出4路USB口;

3. 一路USB MiniPCIe接口,适用于USB接口的LoRa模块;

4. 三路USB2.0接口,1.25mm-4P;

5. 一盏电源指示灯;

6. 预留一路SMA天线座;

7. 尺寸:85*56mm,尺寸完全兼容树莓派5;扩展板采用凹槽设计,不影响树莓派5的GPIO;

8. 可选铝合金外壳。



LoRa和4G模组一起使用时,若发现供电不足,则可通过板载辅助供电接口从外部供电,也可以通过上图所示的供电连接方式供电。

(注:LoRa和4G一起使用,则无法同时装进外壳。)




三、LoRa模块测试

▶ 使用的LoRa型号为:E22 400T30E

测试硬件为:树莓派5+MPULoRa扩展板和CM4_LoRa扩展板(注意相应的LoRa跳线(M0和M1)需短接)

测试时,树莓派5称A设备,CM4_LoRa扩展板称B设备。

3.1 树莓派OS的测试

树莓派5和CM4_LoRa扩展板都运行树莓派OS,版本为:2025-05-13-raspios-bookworm-arm64.img.xz

在树莓派5和CM4_LoRa扩展板下,分别在树莓派终端中运行ls /dev/tty*,查看LoRa模块的串口设备,均为ttyUSB0:

树莓派5:


CM4_LoRa扩展板:


安装图形化串口软件CuteCom:

sudo apt install cutecom

在树莓派5和CM4_LoRa扩展板的系统里面都各自打开CuteCom,Device选择ttyUSB0,其余保持默认,然后打开这个设备。

在树莓派5(A设备)的CuteCom窗口中输入并发送信息(Mcuzone_Lora_A_RP5),则CM4_LoRa扩展板(B设备)的CuteCom窗口中就接收到A所发送的信息;

在CM4_LoRa扩展板(B设备)的CuteCom窗口中输入并发送信息(Mcuzone_Lora_B_CM4),则树莓派5(A设备)的CuteCom窗口中就接收到A所发送的信息:

RPi5■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■CM4

3.2 Ubuntu系统下的测试

树莓派5运行Ubuntu系统,版本为:ubuntu-25.04-preinstalled-desktop-arm64+raspi.img.xz

CM4_LoRa扩展板仍运行原树莓派OS。

在树莓派5下,在Ubuntu终端中运行ls /dev/tty*,查看LoRa模块的串口设备,为ttyUSB0:

Ubuntu系统下,如果遇到双击打开CuteCom后无法输入信息,请在终端中执行命令打开:

sudo apt cutecom

在树莓派5和CM4_LoRa扩展板的系统里面都各自打开CuteCom,Device选择ttyUSB0,其余保持默认,然后打开这个设备。

在树莓派5(A设备)的CuteCom窗口中输入并发送信息(Mcuzone_Lora_A_RP5),则CM4_LoRa扩展板(B设备)的CuteCom窗口中就接收到A所发送的信息;

在CM4_LoRa扩展板(B设备)的CuteCom窗口中输入并发送信息(Mcuzone_Lora_B_CM4),则树莓派5(A设备)的CuteCom窗口中就接收到A所发送的信息:

RPi5■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■CM4

四、4G模组测试

MPULoRa扩展板还可以通过USB2.0-1.25mm-4P接口,扩展4G LTE模组,此处测试演示以CM4 高通4G为例,如下图所示:


4.1 树莓派OS下的测试

树莓派5的千兆以太网不接网线,在树莓派终端中执行ifconfig -a

上图我们可以看到4G模组(usb0)已经正确获得了IP地址。

注意:国产CAT4 4G和ZTE CAT4 4G在系统里识别成eth设备,高通4G和EC20在系统里识别成usb0设备。

4G模组正确获得IP地址后,就可以ping外网IP和域名了:


结果都是成功,说明4G模组工作正常。

打开https://test.ustc.edu.cn/进行网速测试,结果如下:

注意:网络测速受网络环境和测试方法影响,速度请以实际为准,本测试仅供参考。

4.2 Ubuntu系统下的测试

Ubuntu系统下默认没有安装net-tools软件,无法执行ifconfig,因此在系统启动后,先安装net-tools软件,操作如下:

在Ubuntu系统终端中执行:

sudo apt install net-tools

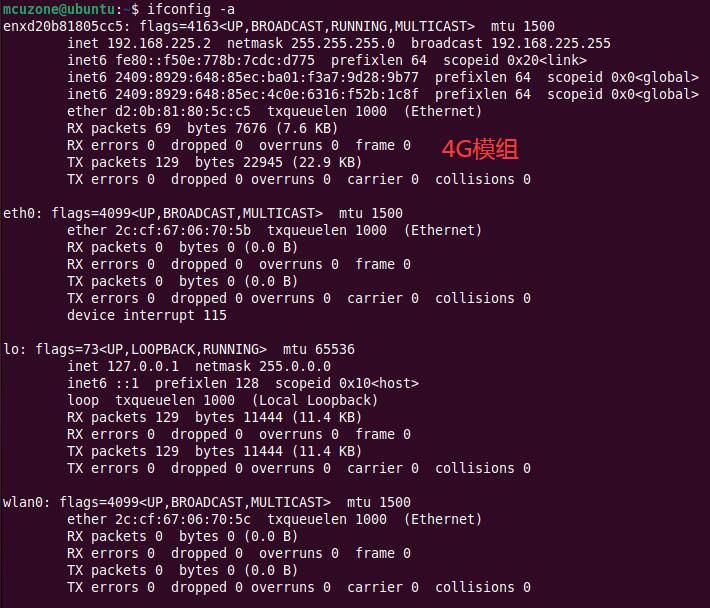

安装完毕后,在Ubuntu系统终端中执行ifconfig -a,我们可以看到4G模组(enx开头的网卡)已经正确获得了IP地址:

注意:4G模组在系统里自动识别成以enx开头的设备。

4G模组正确获得IP地址后,就可以ping外网IP和域名了:


结果都是成功,说明4G模组工作正常。

打开https://test.ustc.edu.cn/进行网速测试,结果如下:

注意:网络测速受网络环境和测试方法影响,速度请以实际为准,本测试仅供参考。

4.3 4G模组的其它测试

关于4G模组的其它测试,请参阅以下链接:

0020_MPU4G
