关键词

树莓派、CM5核心板、双千兆以太网、CSI、DSI、RTC、PWM、USB3.0、PCIe、RPiOS

一、简介

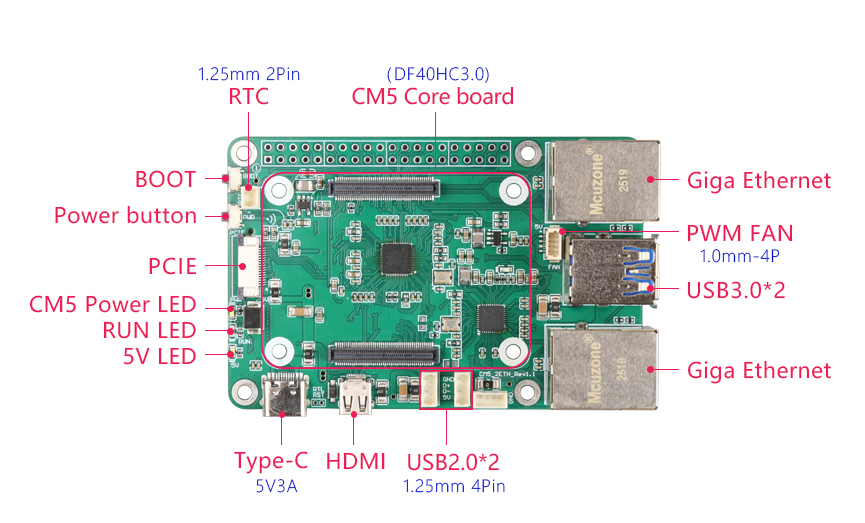

CM5B_2ETH是一款基于树莓派CM5设计的双网口扩展板,尺寸和树莓派5基本一致,具备2路USB3.0和2路1.25mm 4Pin USB2.0接口,一路原生千兆,一路USB3.0转千兆,以及HDMI/RTC/PCIe/Fan/40P/CAM/DISP等常规外设,可理想应用于各种OpenWrt/网关等双网卡应用。16Pin引脚PCIe接口可外扩SSD/2.5G以太网/WiFi7/AI/TPU等外设,并可提供2A供电能力。

二、硬件资源

1,支持所有树莓派CM5核心板版本,接插件为DF40HC3.0;

2,两路以太网:一路原生千兆以太网和一路USB3.0扩千兆以太网,采用一体式集成网络变压器;

3,两路USB3.0-A HOST;

4,两路USB2.0 HOST,1.25mm-4Pin接口;

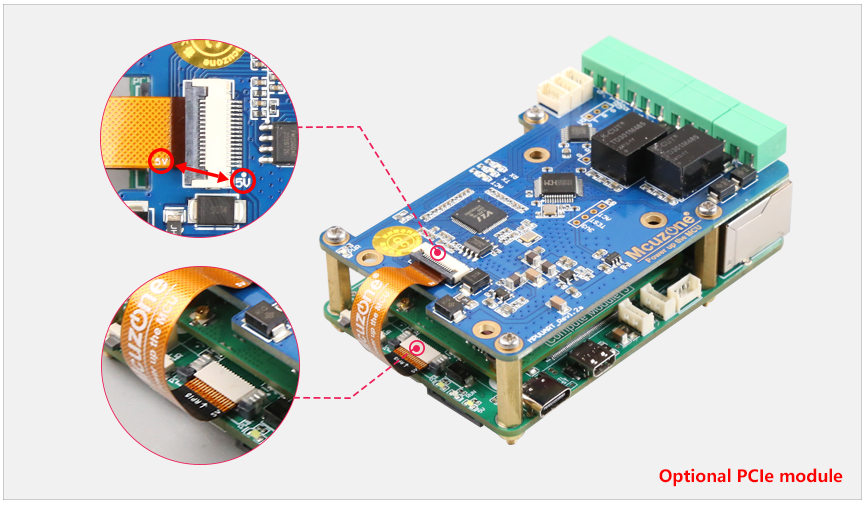

5,一路原生PCIe接口,0.5mm-16Pin,FPC上接,PCIe供电能力达2A,优于树莓派5的PCIe

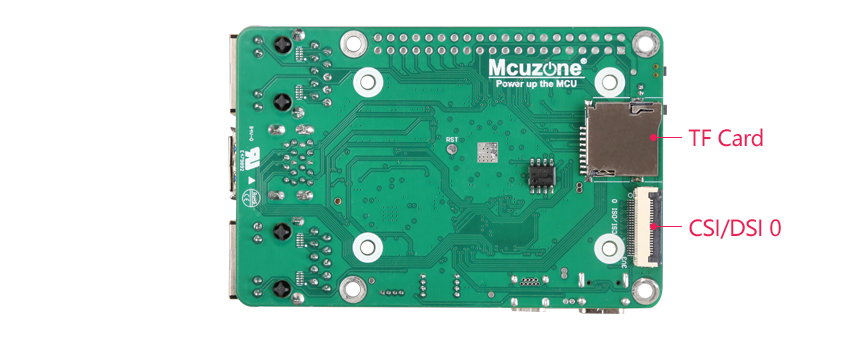

6,一路CSI/DSI0 组合接口,0.5mm-22P FPC下接;

7,三盏LED灯:电源输入指示灯,CM5核心板电源指示灯和CM5核心板运行指示灯;

8,一路Micro HDMI输出接口,支持4K输出;

9,一路实时时钟RTC接口,1.25mm-2P;

10, 一个PWM风扇接口,1.0mm-4Pin;

11,40Pin GPIO,2.54mm-2*20PIN,完全兼容树莓派5引脚GPIO;

12,两个按键:电源按键和Boot按键;

13,一路USB2.0 OTG,用于供电:5V3A,最高5V5A;也可用于烧写系统,烧写带eMMC的核心板,也可以烧写TF卡(不带eMMC的核心板);

此口接电脑,可在OpenWrt系统下用作USB网卡(需要系统支持);

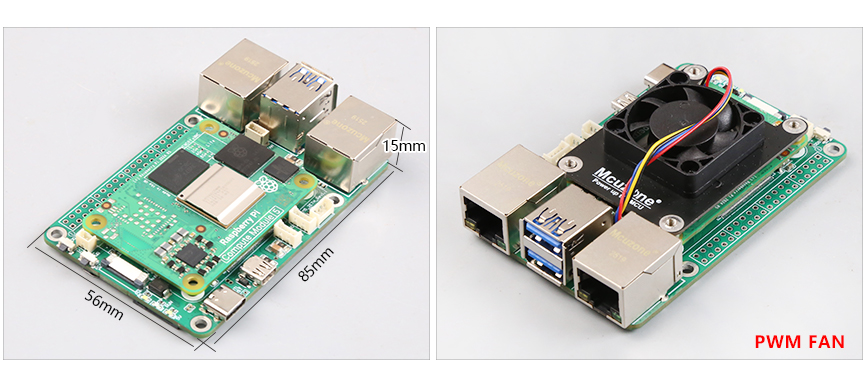

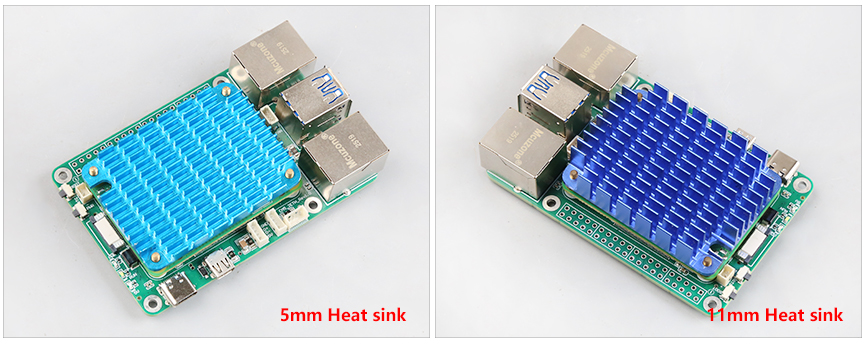

14,尺寸:85*56mm,四层板设计,板材通过UL和ROHS认证,防火等级为94V-0;

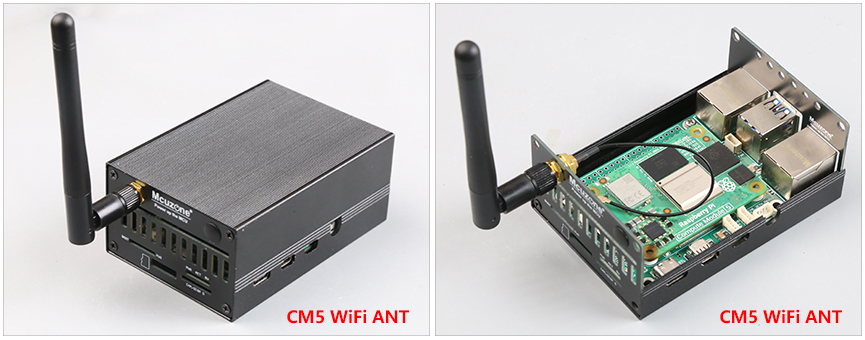

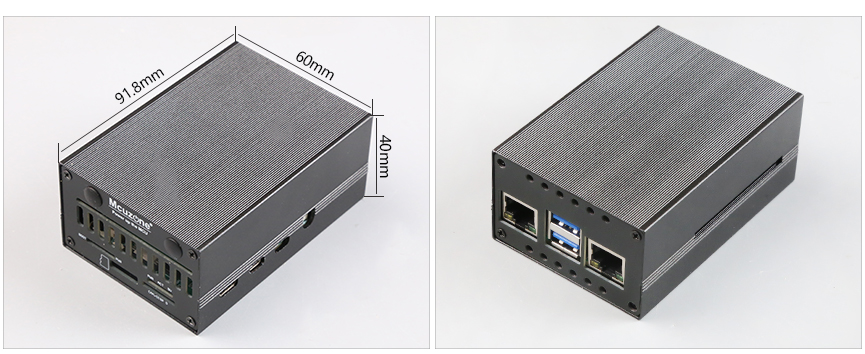

15,可选铝合金外壳。










三、系统的烧写

本文档采用树莓派OS进行测试。测试的系统版本如下:

▶树莓派OS的版本为2025-05-13-raspios-bookworm-arm64.img.xz,树莓派OS下载地址:

https://www.raspberrypi.com/software/operating-systems/#raspberry-pi-os-64-bit

对于带eMMC的核心板,系统烧写在eMMC内,若核心板不带eMMC,则系统烧写在TF卡内,也可以通过PCIe扩NVMe SSD,将系统烧到SSD启动。

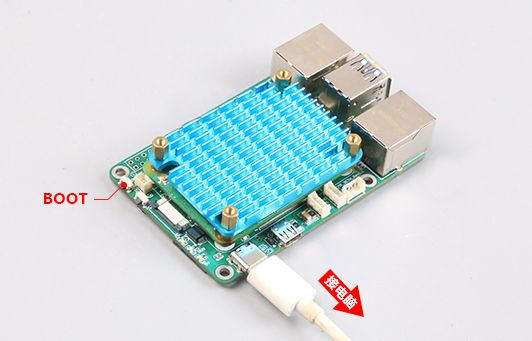

若用扩展板烧写系统,请先按住BOOT按键,再将USB-C接口连接至电脑,如下图:


待设备被电脑认到后,即可放开BOOT按键。烧写完成后,重新上电,即可启动系统。

烧写方法请参阅:

烧写系统的方法

四、树莓派OS的操作

4.1 测试USB口

4.1.1 USB口识别测试

将四个USB口都插上外设:


在树莓派终端中执行lsusb,显示如下:

识别都正常,如果USB口上没有外接设备,对应的设备编号都不会出现,只有USB HUB。

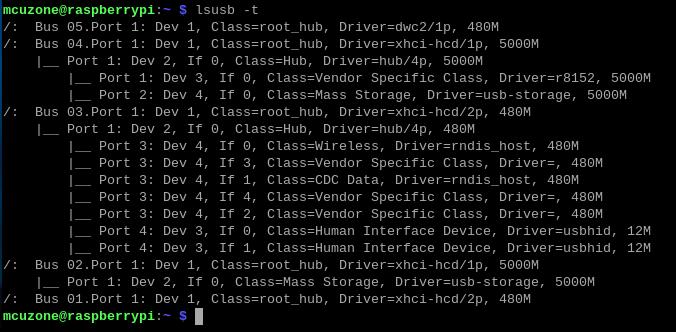

随后输入lsusb -t查看USB口的工作模式是否正常:

Bus 02:原生USB 3.0接口,5000M;

Bus 04:扩展USB 3.0接口,5000M;

Bus 03:扩展USB 2.0接口,480M。

4.1.2 测速USB3.0

将一个USB3.0移动硬盘插入USB3.0-A口,安装硬盘测速工具hdparm,在树莓派终端下运行:

sudo apt install hdparm

测试USB硬盘接口速度:

第一个USB3.0-A口(原生,双层接插件的下面一个为原生USB3.0):

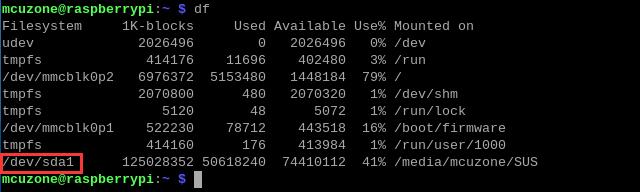

在树莓派终端中输入df,即可查看SSD硬盘分区信息:


我们可以看到SSD分区名为sda1。

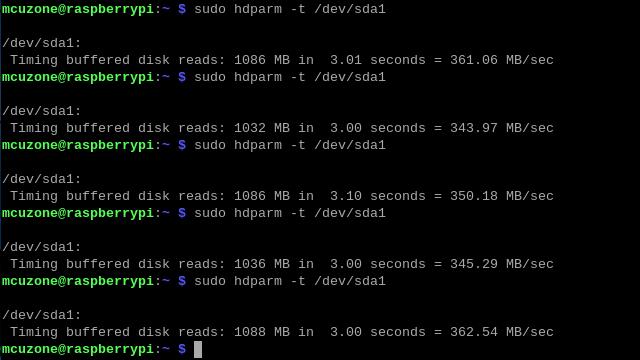

运行接口测速命令,可多次运行,测试多次硬盘接口速度:

sudo hdparm -t /dev/sda1


次数 传输速度MB/s
1 361.06
2 343.97
3 350.18
4 345.29
5 362.54
平均 352.61 (约等于2.75Gbps)

第二个USB3.0-A口(扩展的USB3.0,双层接插件的上面一个接口):

运行df,SSD分区名为sda1。

运行接口测速命令,可多次运行,测试多次硬盘接口速度:

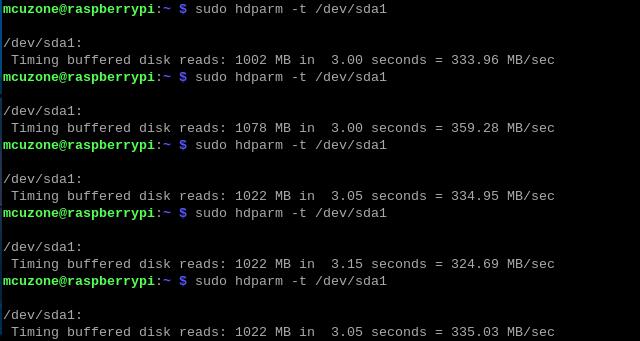

sudo hdparm -t /dev/sda1


次数 传输速度MB/s
1 333.96
2 359.28
3 334.95
4 324.69
5 335.03
平均 337.58 (约等于2.64Gbps)

测试USB硬盘读写速度:

2个USB3.0口各插入一个USB3.0硬盘,在两个硬盘之间,使用Linux自带的dd命令拷贝大文件,文件为单个文件。测试结果如下:

数据传输方向 耗时s 传输速度MB/s 传输速度Gbps 包大小Mb
硬盘1->硬盘2 37.91 263.78 2.06 10000
硬盘2->硬盘1 34.52 289.69 2.26 10000

与USB硬盘接口速度相近。

测试2.5G USB网卡的速度:

将一个2.5G USB网卡插入USB3.0-A,与在同一局域网内的PC之间进行测速。

使用测速软件iperf3进行测速。

Windows版iperf3下载:

http://www.mcuzone.com/down/Software.asp?ID=10000634

Linux下iperf3安装:

sudo apt-get install iperf3

第一个USB3.0-A口(原生):

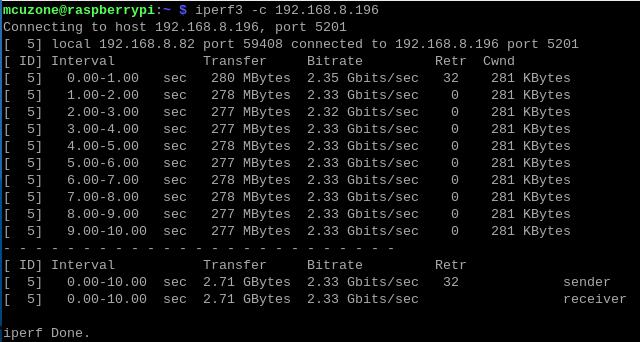

client模式下,为2.33Gbps左右:

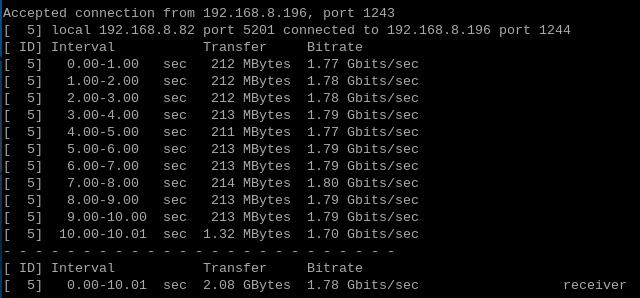

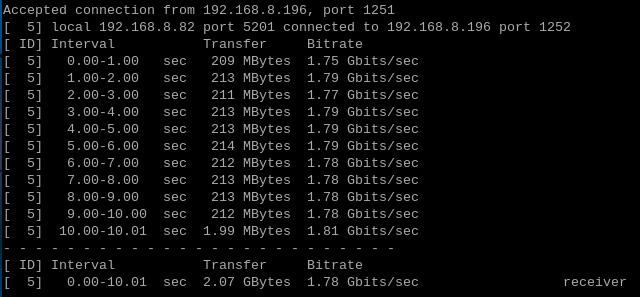

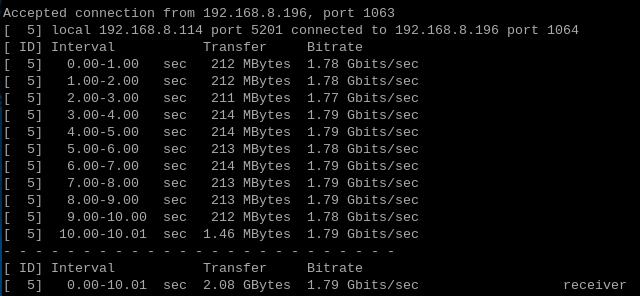

server模式下,为1.78Gbps左右:


第二个USB3.0-A口(扩展):

client模式下,为2.27Gbps左右:


server模式下,为1.78Gbps左右:


注意:网络测速受网络环境和测试方法影响,速度请以实际为准,本测试仅供参考。

4.2 测试以太网

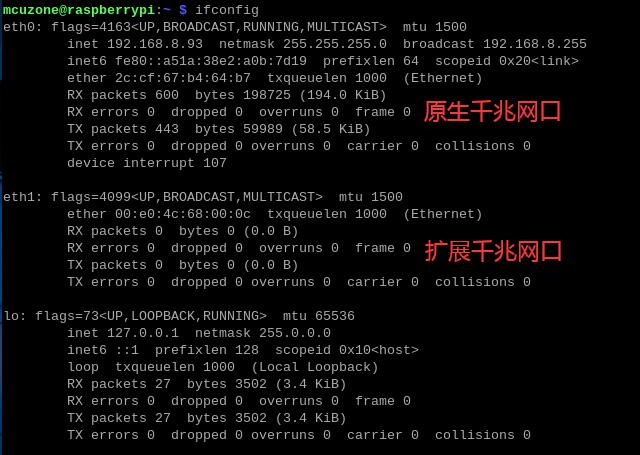

将连接上级路由器的网线插入原生千兆网口,执行ifconfig,显示如下:


其中eth0为原生千兆网口,eth1为扩展千兆网口。

我们使用iperf3,对原生千兆网口进行测速:

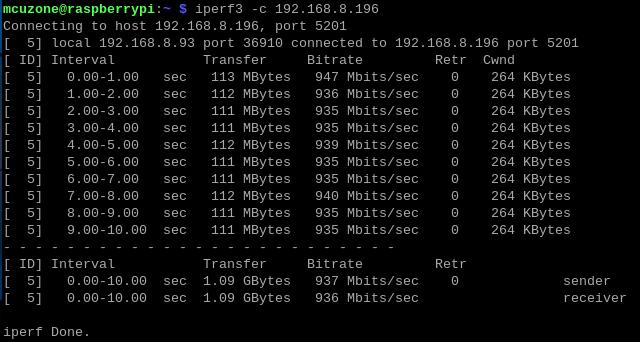

client模式为937Mbps左右:

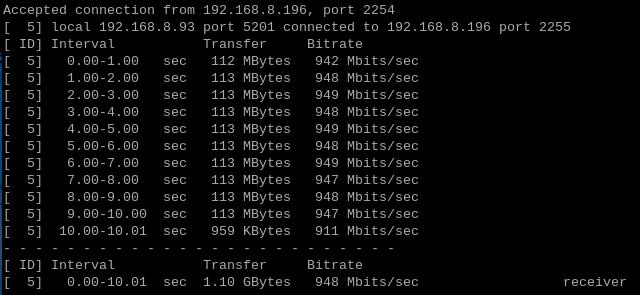

server模式为948Mbps左右:


对扩展千兆网口进行测速:

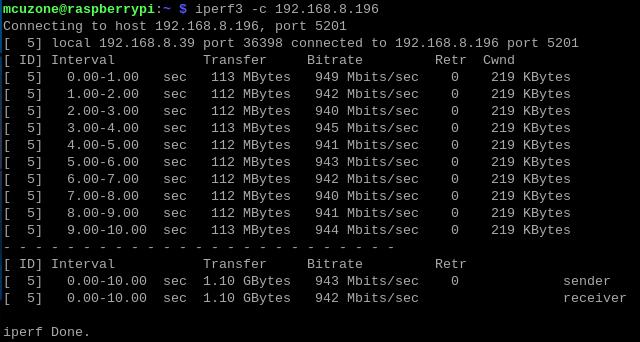

client模式为943Mbps左右:

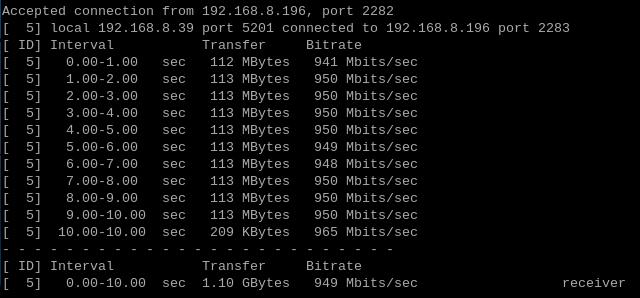

server模式为949Mbps左右:


4.3 测试RTC

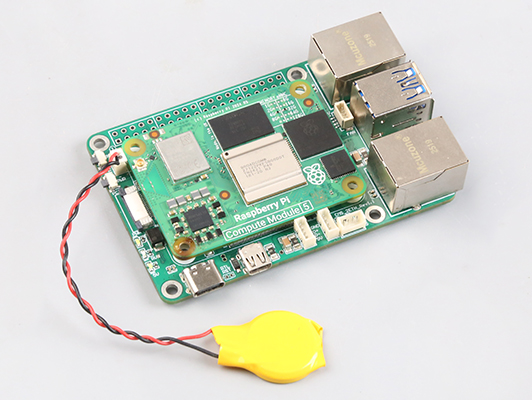

CM5核心板自带RTC,扩展板上需外接电池,可在树莓派系统下直接使用。如下图所示:


系统启动后,在树莓派终端中运行:

ls /dev/r*

即可看到RTC设备:


显示当前系统时间的命令是date

将系统时间从RTC读出的命令是sudo hwclock -r

将系统时间写入RTC的命令是sudo hwclock -w

如下图所示:


如果此时正确接上了RTC电池,则断电后RTC内部的当前时间不会丢失,否则将会恢复到默认时间(1970年1月1日)。

4.4 测试PWM风扇

安装监测软件s-tui:

sudo apt install s-tui

然后在树莓派终端中运行s-tui,则可以在监测窗口中看到风扇转速的变化:


如果需要自定义风扇的转速和运行的温度范围,请打开终端,运行下列命令:

sudo nano /boot/firmware/config.txt

在文件末尾加入下列语句:

dtparam=cooling_fan=on

dtparam=fan_temp0=50000,fan_temp0_hyst=5000,fan_temp0_speed=255

其中:

fan_temp0=50000,50000为表示温度,这里是50摄氏度;

fan_temp0_hyst=5000,5000表示迟滞温度,这里是5摄氏度;

fan_temp0_speed=255,255表示风扇转速,最高为255。

可以写入多段温度及相对应的风扇转速,每一段另起一行,使用不同的序号数字来区分,例如:

dtparam=fan_temp1=36000,fan_temp1_hyst=5000,fan_temp1_speed=128


4.5 测试DSI

树莓派官方两代液晶屏,第一代液晶屏的分辨率为800*480,第二代液晶屏的分辨率为1280*720,两代液晶屏均需独立供电。

4.5.1 树莓派官方第一代液晶屏

启动系统后,打开终端,运行下列命令:

sudo nano /boot/firmware/config.txt

在文件末尾加入下列语句:

dtoverlay=vc4-kms-dsi-7inch,dsi0


保存后重启系统,即可使用树莓派官方7寸触摸屏。

4.5.2 树莓派官方第二代液晶屏

等待系统运行后打开终端,运行下列命令:

sudo nano /boot/firmware/config.txt

在文件末尾加入下列语句:

dtoverlay=vc4-kms-dsi-ili9881-7inch,dsi0


保存后重启系统,即可使用树莓派官方二代7寸触摸屏。

4.6.3 注意事项

注意1:如果同时插HDMI显示器和7寸触摸屏,7寸触摸屏有可能变成副屏,只要关机后将HDMI显示器拔掉,再启动系统,7寸触摸屏就会成为主屏。

注意2:添加的语句实际上开启了第二块显示屏,即双屏显示,无论第二块屏的硬件是否安装,系统都有可能认为存在双屏,如果使用PrtScn截图,也会截到双屏的图。甚至还有可能造成系统无法启动。因此如果不需要使用这块屏,建议在config.txt中把这条语句去掉或者注释掉。

4.6 测试CSI

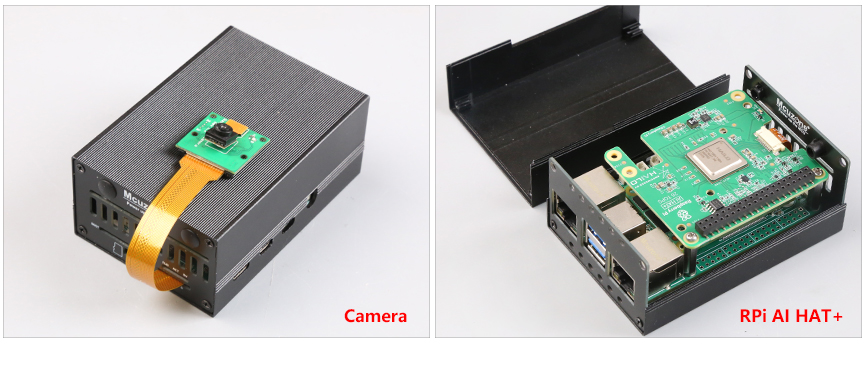

我们使用的是OV5647摄像头,系统运行后打开终端,运行下列命令:

sudo nano /boot/firmware/config.txt

在文件末尾加入下列语句:

dtoverlay=ov5647,cam0


在实际使用中根据自己的型号进行添加,保存后重启系统,即可使用OV5647摄像头。

重启后在终端中输入:

ls /dev/video*

即可看到video0设备:


在终端中输入libcamera-hello --camera 0即可打开对应的摄像头浏览:


如果需要拍照,则输入:

libcamera-jpeg -o test.jpg

照片保存在/home/mcuzone目录下(即用户主目录),照片效果如下:


4.7 开关机按键测试

扩展板带有一个开关机按键(丝印“PWR”),开机状态下,按一下按键,弹出关机菜单:


再按一下按键,直接关机;

关机状态下(需接电源)按一下按键,上电开机。

4.8 PCIe扩展测试

4.8.1 测试SSD

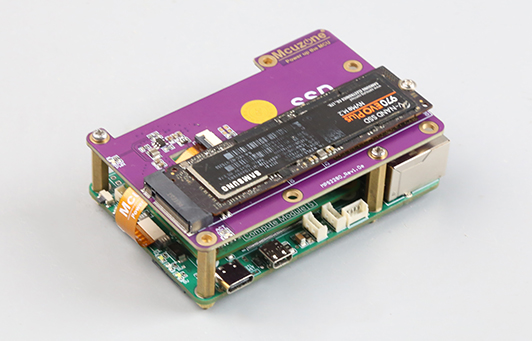

PCIe接一块MPS2280对其进行扩展SSD硬盘,如图所示:


不带eMMC的CM5核心板可以从SSD启动系统,操作步骤见烧写章节。这里我们基于带emmc的核心板演示SSD硬盘作为数据存储用。

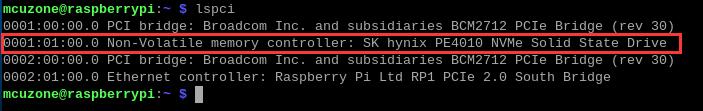

在树莓派终端中执行lspci,可以看到SSD硬盘已经被正确识别:

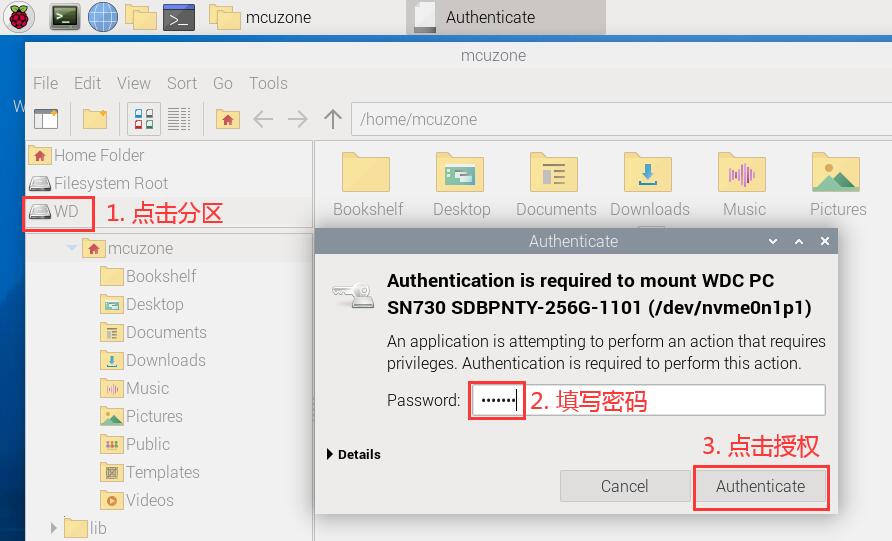

在File Manager中,可以看到该SSD硬盘,点击SSD分区,会弹出授权框,填入当前账户的密码进行授权:

注意:第一个被点击的分区需要输入密码进行授权,如有其它分区,只需要点击分区即可完成授权。

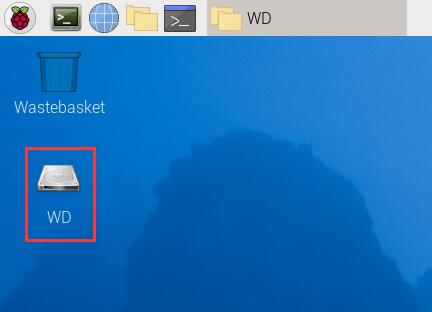

授权完毕后,在桌面会显示分区:

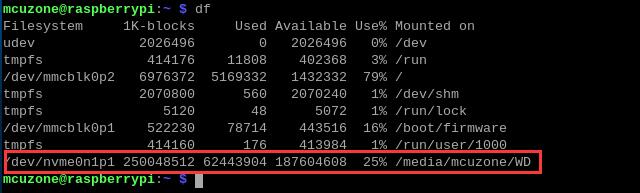

在树莓派终端中输入df,即可查看SSD硬盘分区信息:


我们可以看到SSD的分区名为nvme0n1p1。

该硬盘分区可以用作数据存储。

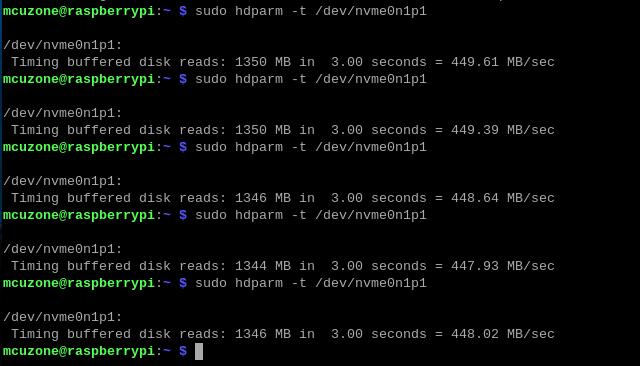

测试SSD硬盘的接口速度

运行接口测速命令,可多次运行,测试多次硬盘接口速度:

sudo hdparm -t /dev/nvme0n1p1


次数 传输速度MB/s
1 449.61
2 449.39
3 448.64
4 447.93
5 448.02
平均 448.72 (约等于3.51Gbps)

默认状态下,SSD硬盘运行在PCIe Gen2模式下,可以通过下列步骤开启PCIe Gen3模式:

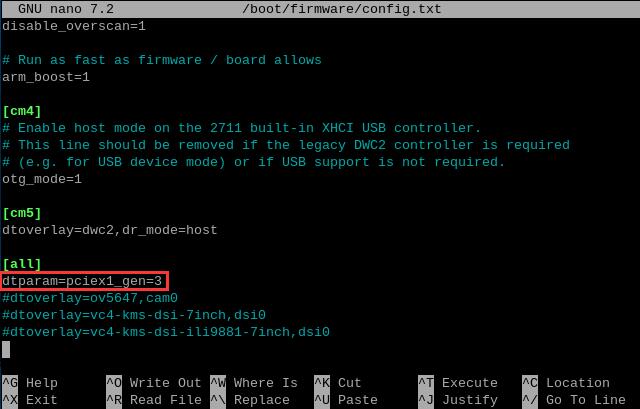

在树莓派终端中输入sudo nano /boot/firmware/config.txt,在最后一行加入下列代码:

dtparam=pciex1_gen=3


保存后退出并重启系统,这样就切换到了PCIe Gen3。

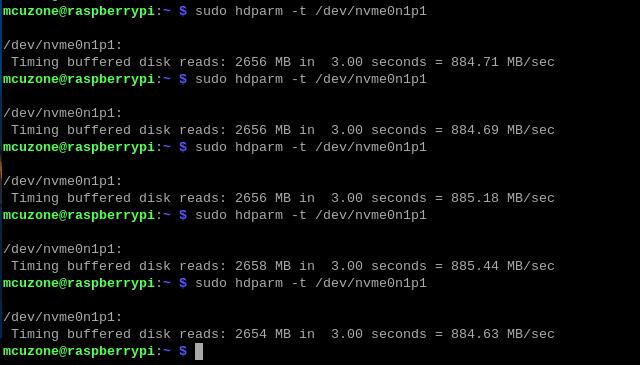

再次运行接口测速命令,测试硬盘接口速度:


次数 传输速度MB/s
1 884.71
2 884.69
3 885.18
4 885.44
5 884.63
平均 884.93 (约等于6.91Gbps)

可见PCIe Gen3模式下的SSD硬盘接口速度几乎是PCIe Gen2模式下的一倍。

4.8.2 WiFi7及蓝牙测试

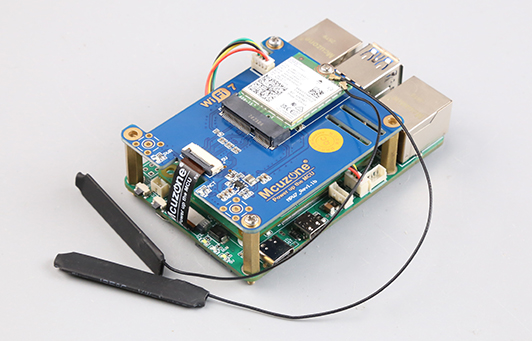

PCIe接口插上MPW7转接板,板载蓝牙接口接到扩展板的USB2.0,实现扩展WiFi7(BE200)和蓝牙功能,转接板也支持WiFi6(E),即AX210和AX200。

树莓派OS版本需要为2024-11-19-raspios-bookworm-arm64.img.xz 。2025-05-13-raspios-bookworm-arm64.img.xz下编译驱动会报错。

树莓派官方OS只支持一路WiFi,对于带WiFi的树莓派CM5核心板,在安装WiFi7驱动后,CM5的WiFi将自动关闭。

在树莓派终端中执行lspci,红框处即为BE200 WiFi7模组:

4.8.2.1 测试WiFi7

安装WiFi驱动:

(注意:此步骤同时适用于AX200和AX210)

在树莓派终端下更新头文件:

sudo apt install -y raspberrypi-kernel-headers firmware-iwlwifi flex yacc


然后下载源码:

【请购买开发板的用户联系我们获取源码!】

准备编译环境:

sudo make defconfig-iwlwifi-public

sudo sed -i 's/CPTCFG_IWLMVM_VENDOR_CMDS=y/# CPTCFG_IWLMVM_VENDOR_CMDS is not set/' .config


编译源码:

sudo make -j 4

sudo make install

注意,编译时如果使用-j 4出现死机或者报错,请使用-j 2或者-j 1进行编译。



此时提示重启系统。请先不要重启。

安装固件(仅限BE200,若是AX200或AX210无需安装固件)

cd ..

cd Downloads

wget http://www.mcuzone.com/wiki/0011_MPW7/firmware_wifi7.zip

unzip firmware_wifi7.zip

sudo cp iwlwifi-gl-c0-fm-c0-86.ucode /lib/firmware

sudo cp iwlwifi-gl-c0-fm-c0.pnvm /lib/firmware


最后重启系统:

sudo reboot

重启系统后,我们就可以在网络连接里面使用WiFi7模块连接无线AP了:


注意,此时核心板自带的WiFi模块已自动关闭,被WiFi7模块所取代。

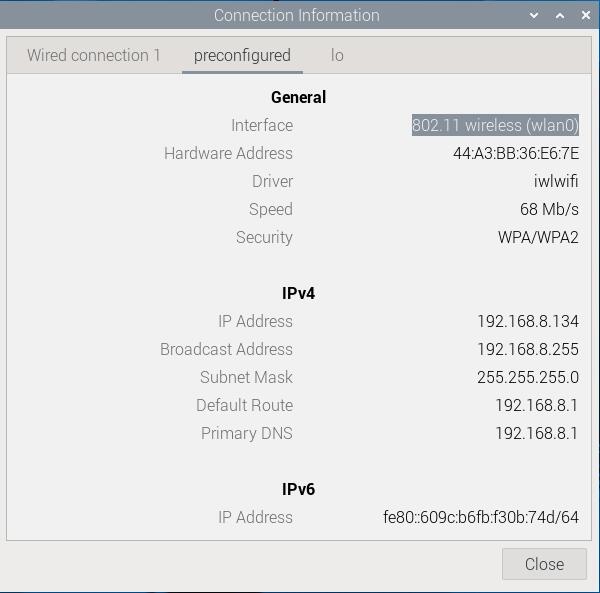

在网络连接的信息中,我们也可以看到这个驱动为iwlwifi的网络连接(如果是核心板自带的无线网卡,驱动会显示为brcmfmac):

在树莓派终端中执行ifconfig -a,结果如下:


这里的wlan0为WiFi7模块(BE200)。

4.8.2.2 测试WiFi7(BE200)的蓝牙

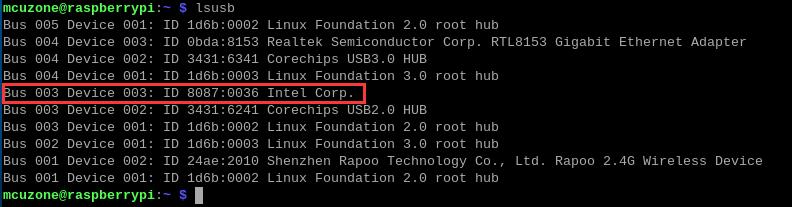

在树莓派终端中执行lsusb,红框处即为BE200 WiFi7模组自带的蓝牙:

安装蓝牙驱动:

在树莓派终端中运行:

cd Downloads

wget http://www.mcuzone.com/wiki/5001_CM5_WiFi7-PoE/intel.zip

sudo cp intel.zip /lib/firmware/intel && cd /lib/firmware/intel

sudo unzip intel.zip

解压时报文件名冲突时,请选择“A”,即全部替换。


然后重启系统:

sudo reboot

测试蓝牙:

在树莓派终端中运行:

rfkill unblock bluetooth

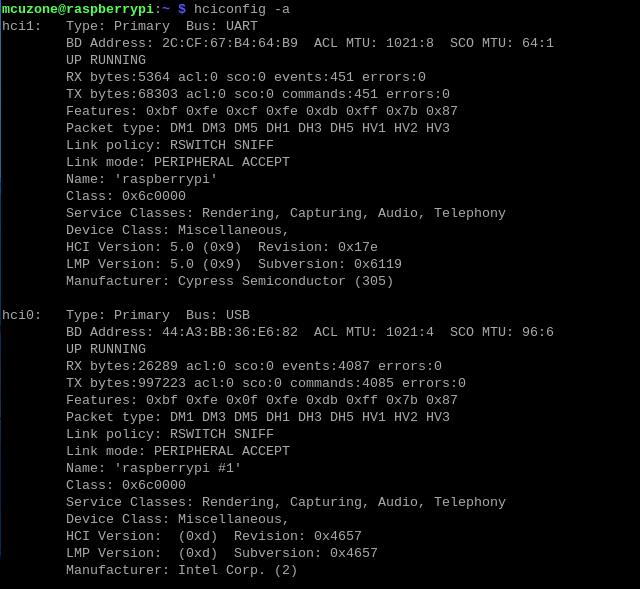

hciconfig -a


可以看到有两个设备,其中hci1是核心板自带的蓝牙(厂商为Cypress Semiconductor,为UART设备),hci0是BE200的蓝牙(厂商为Intel,为USB设备),且两个蓝牙都已经开启。

为了测试hci0,我们需要将hci1关闭,请在树莓派终端中运行:

sudo hciconfig hci1 down

(如果需要开启这个设备,请运行sudo hciconfig hci1 up

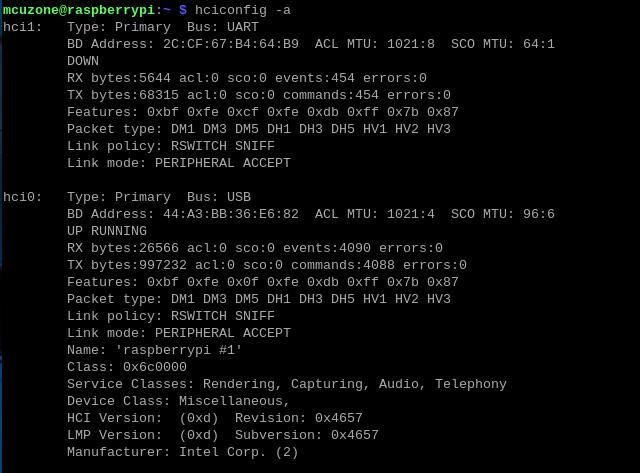

此时我们再运行hciconfig -a,可见hci1已经关闭:


点击桌面右上方的蓝牙标志,在弹出的菜单中点击“Add Device...”:


将所需连接的设备处于可发现的状态,稍等片刻,蓝牙模块就会扫描到这个设备,这里以蓝牙鼠标为例:


选取该鼠标,点击“Pair”,稍等片刻即配对连接成功:


我们在树莓派系统中可以对该鼠标进行操作:


在树莓派终端中运行:

hcitool -i hci1 con

可查看该蓝牙所连接的设备的情况:


4.8.3 测试2.5G以太网

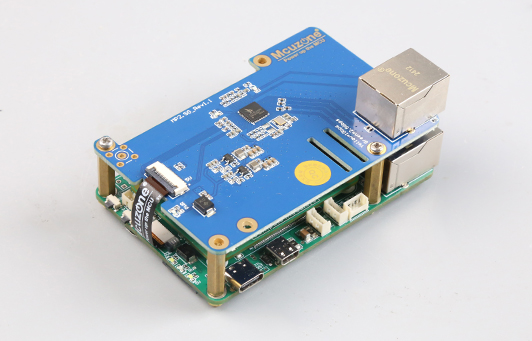

PCIe接口搭配我司的MP2.5G HAT,将MP2.5G的网口接上级路由器,启动系统。


在树莓派终端中执行lspci,红框处即为2.5G网口:

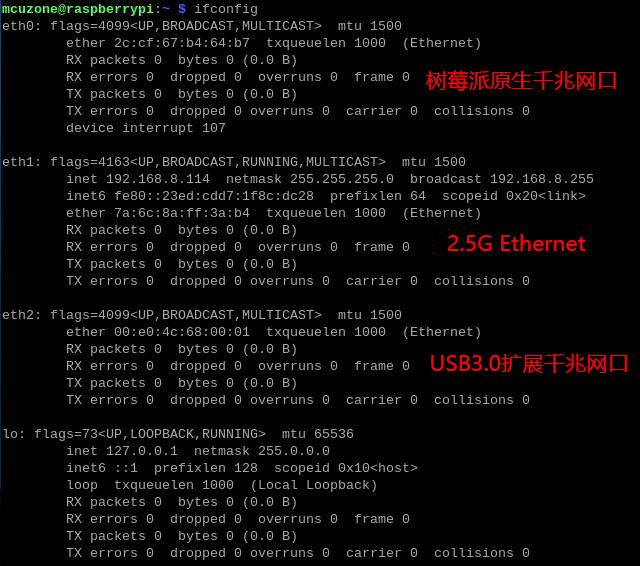

执行ifconfig,eth1为2.5G网口:


我们使用iperf3,对2.5G网口进行测速。

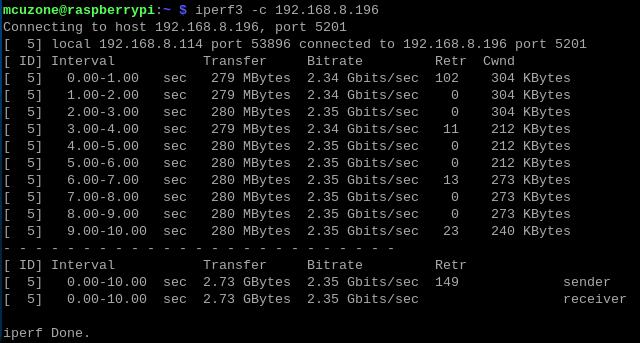

client模式为2.35Gbps左右:


server模式为1.79Gbps左右:


4.8.4 PICe扩展其他模块

PCIe扩展TPU模块(单TPU,双TPU,TPU+2.5G,TPU+SSD)

PCIe扩展以太网模块(双2.5G,2.5G+SSD,2.5G+WiFi7)

PCIe扩展AI模块(树莓派官方AI,AI+SSD,AI+2.5G,AI+WiFi7)

PCIe扩展5G模块

PCIe扩展UART模块(4路RS232,2路RS232+2路隔离RS485)

4.9 USB2.0接4G模块测试

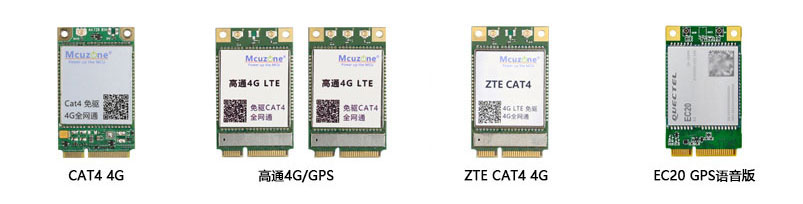

我司配套的多款4G模块均可即插即用免驱免拨号。我们的4G型号有CAT4 4G、ZTE CAT4 4G、高通4G、高通4G-GPS和移远EC20 GPS语音简版,其中EC20-GPS语音简版具有打电话功能,需接安卓耳机线。

在树莓派官方OS里,CAT4 4G和ZTE CAT4 4G,系统均自动识别成eth设备,高通4G/高通4G-GPS和EC20均自动识别成usb0。

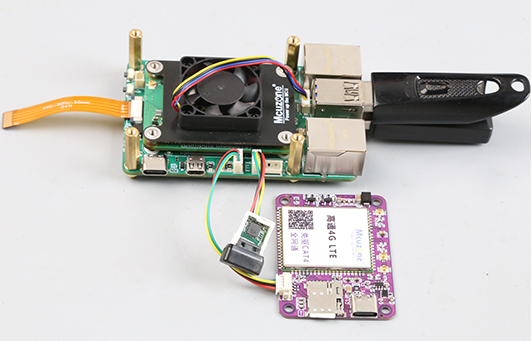

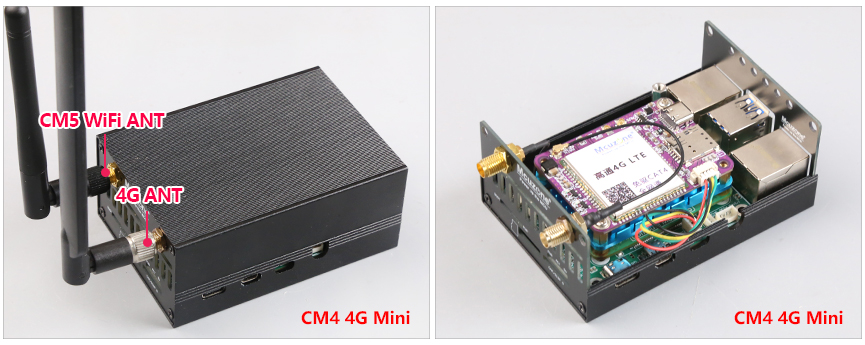

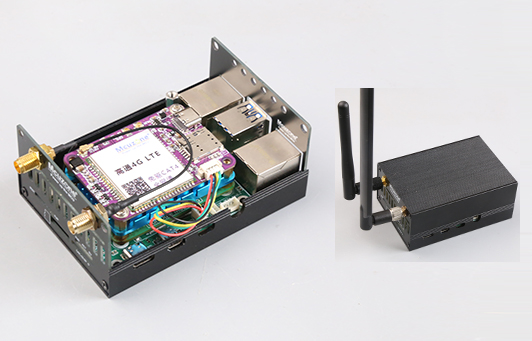

接高通4G LTE(USB接口):

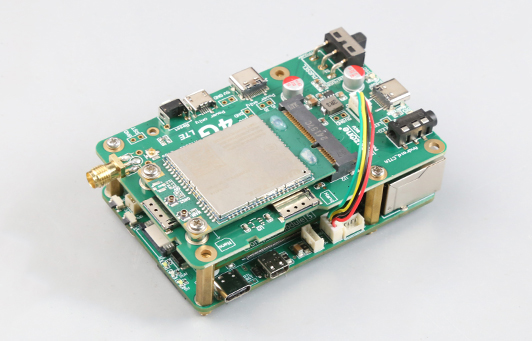

接EC20(MiniPCIe转USB接口):

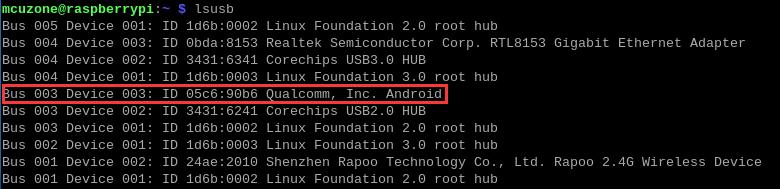

测试以高通4G为例,在树莓派终端中执行lsusb,显示如下,红框中即为4G:

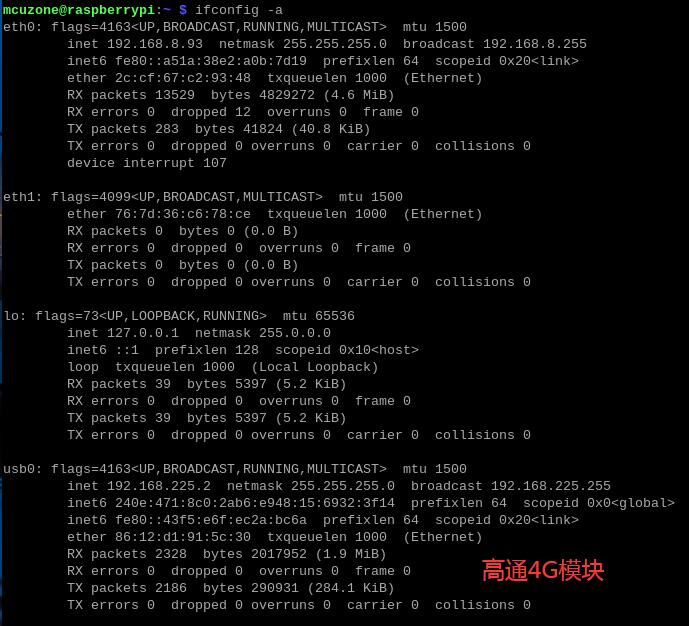

在树莓派系统终端下执行ifconfig -a,显示结果如下:

上图所示的usb0即为4G模块,高通4G LTE;若是国产CAT4 4G/ZTE CAT4,则系统识别成eth2(2位置上的数字依其它有线网络的数目而定)。

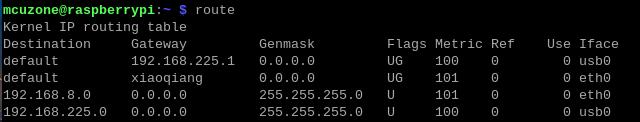

接下来我们测试4G联网,如果此时有线网口也连接路由器,那测试4G联网前,先看路由表,执行route,看到usb0排在第一位,因此系统优先是通过4G模块上网:

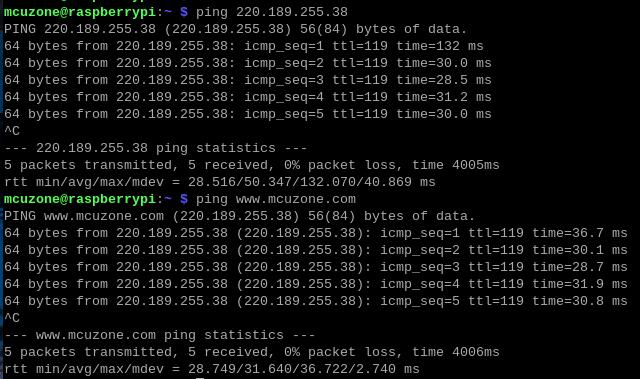

此时我们ping IP和域名,均成功,说明4G模块工作正常:

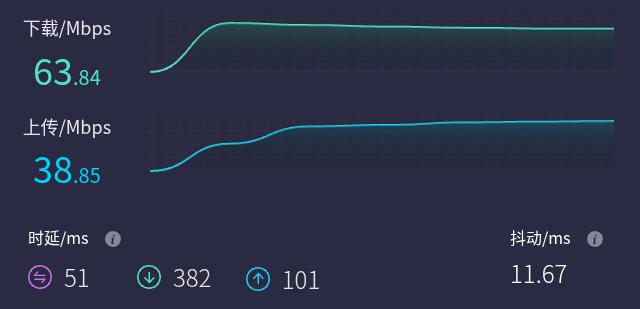

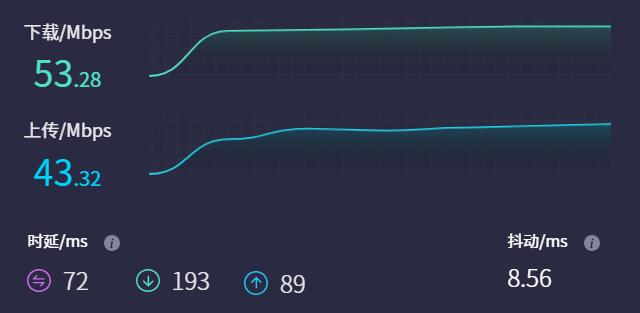

打开https://www.speedtest.cn/进行网速测试,结果如下:


注意:网络测速受网络环境和测试方法影响,速度请以实际为准,本测试仅供参考。

4G模组的其它操作,可以参考:0024 M4GUSB

五、OpenWrt系统的操作

我们测试使用的OpenWrt系统版本为:openwrt-bcm27xx-bcm2712-rpi-5-squashfs-sysupgrade-linux-6.6.90-USBlan-20250519.img.gz。

CM5B_2ETH扩展板可以配置为:原生千兆网口为LAN,扩展千兆网口设置为WAN。

5.1 登录系统

OpenWrt系统默认将扩展板的原生千兆网口作为LAN。将原生千兆网口连接至PC,系统启动后,在Windows设置中找到网络和Internet,在以太网中打开连接的网络查看默认网关的IP地址,这个地址就是OpenWrt系统的后台配置页面地址,如图所示,本文测试的地址为192.168.198.1:

打开网页浏览器输入192.168.198.1进入OpenWrt系统。默认用户名为root,默认密码为password

5.2 设置WAN口

扩展板的扩展千兆网口在系统里识别成eth1,现在我们要将eth1设置为WAN。

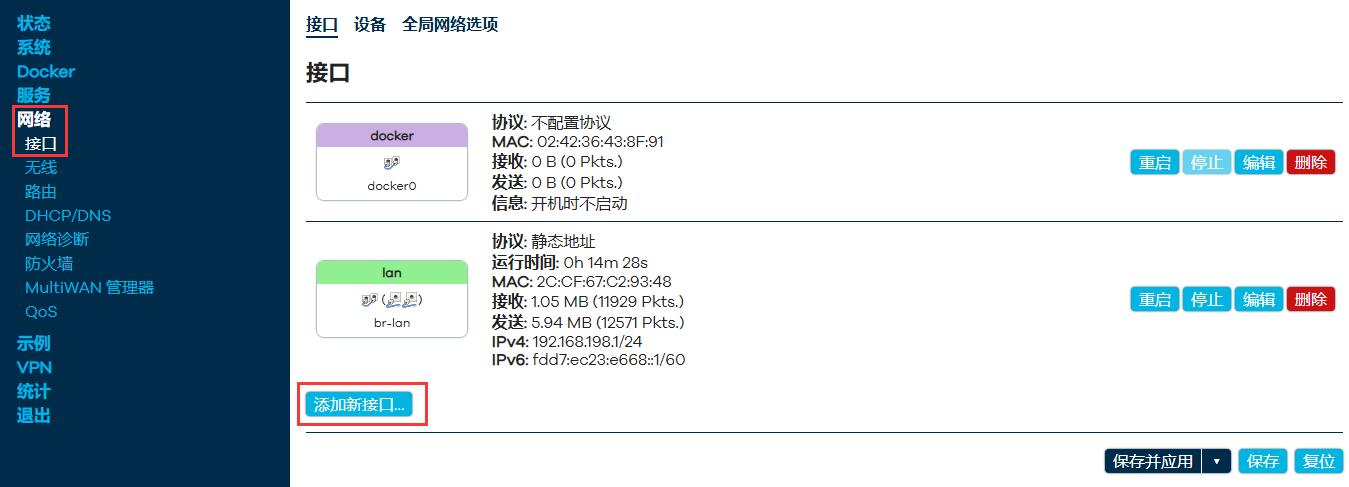

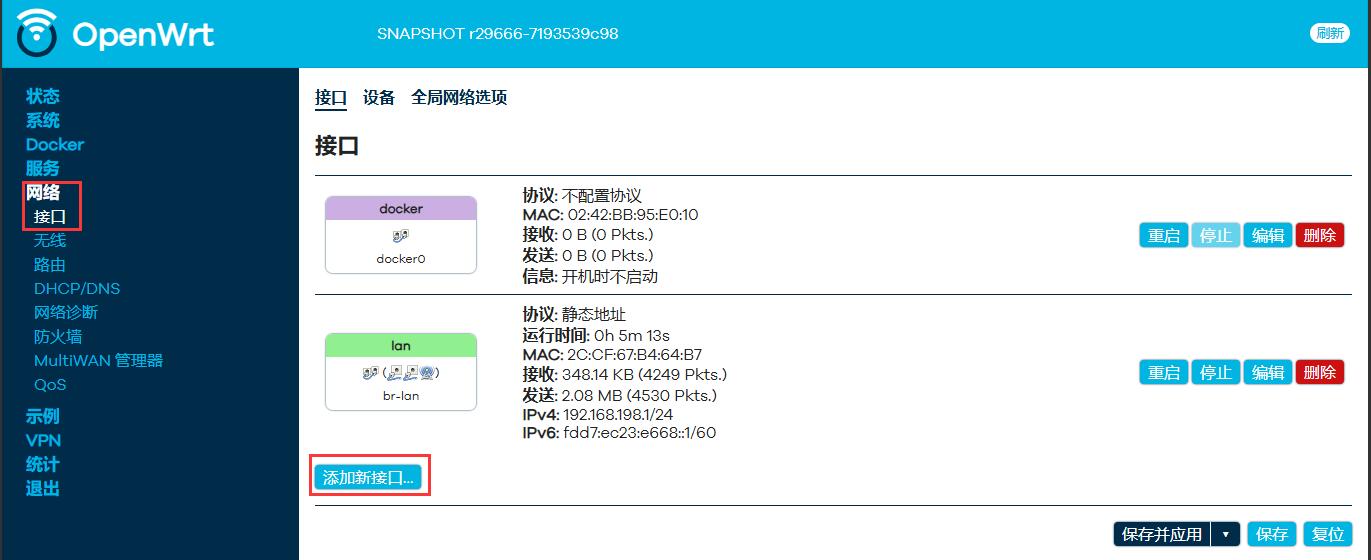

点击“网络 - 接口”-“添加新接口”:

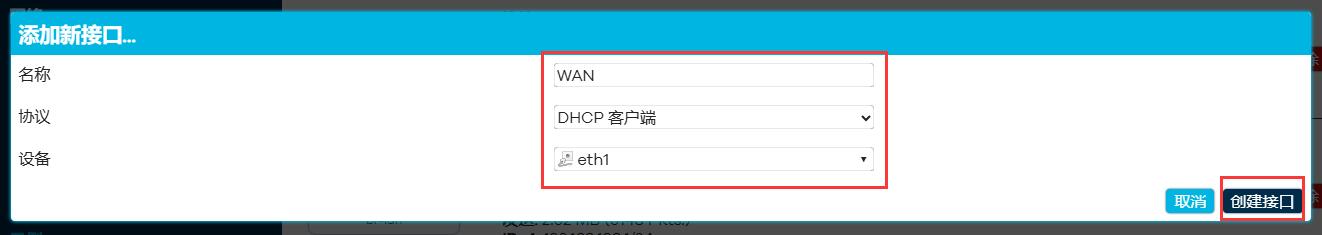

“名称”设置为“WAN”(可自定义),“协议”选择“DHCP客户端”,“设备”选择“eth1”,然后点击“创建接口”按钮:

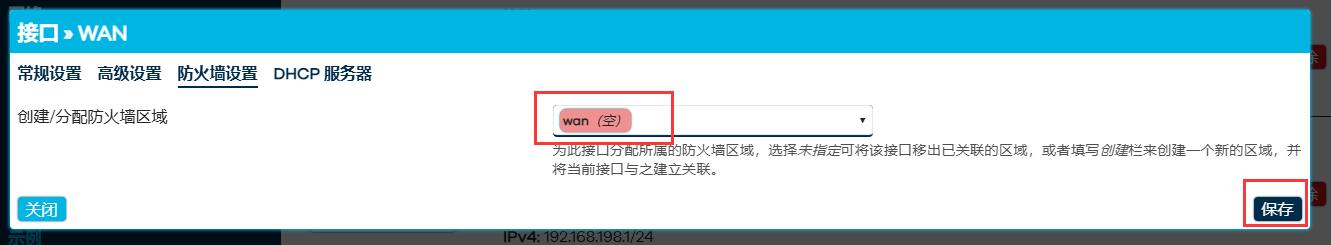

在“防火墙设置”中,将“创建/分配防火墙区域”设置为“wan”,然后点击“保存”:

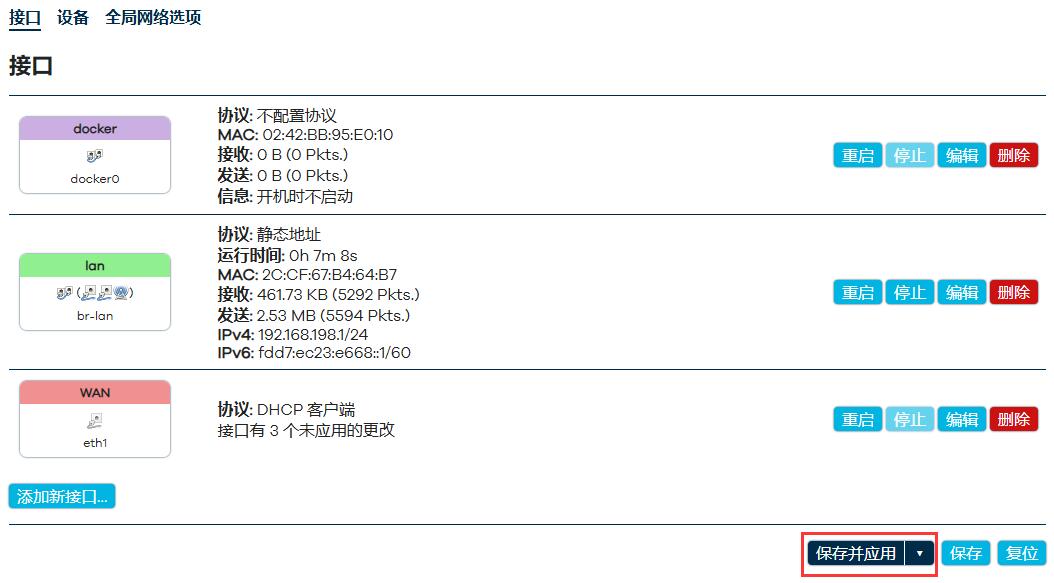

保存后返回上一页面,点击“保存并应用”:

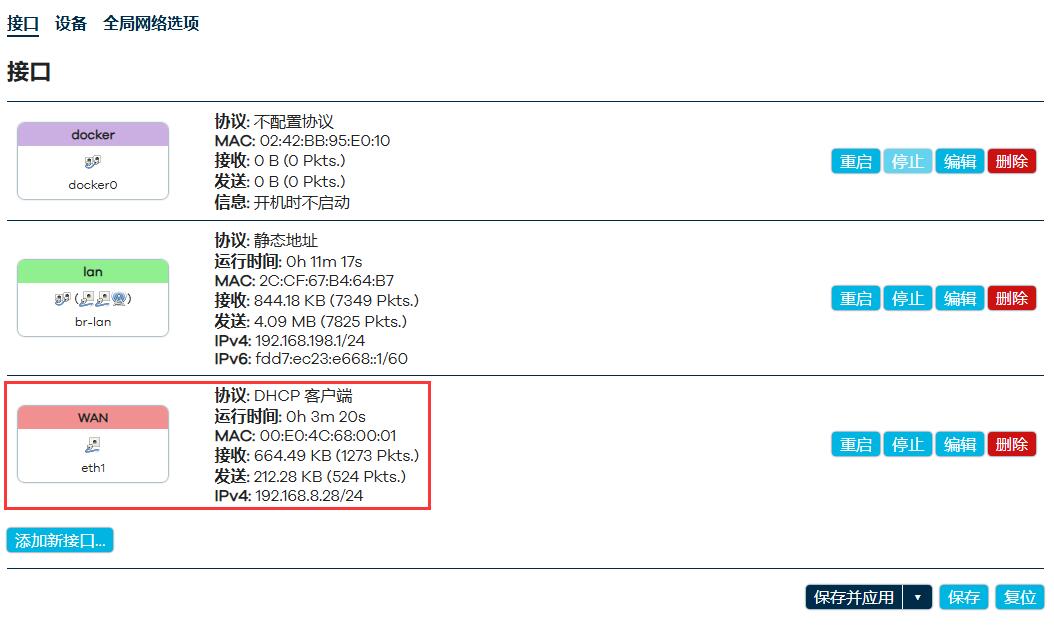

这样,网络接口就设置完成了。此时再将扩展千兆网口连接至上级路由器(200Mbps宽带),稍等片刻,即可见到扩展千兆网口(eth1)获取了IP地址:

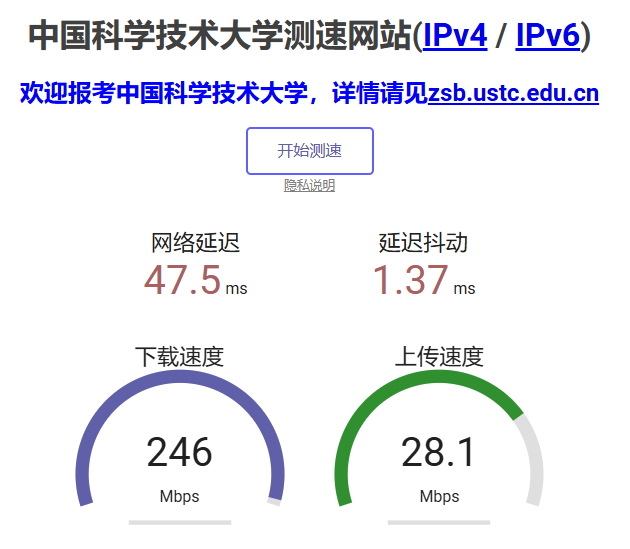

此时PC可以上网,我们通过测速网站测速,结果如下:

注意:网络测速受网络环境和测试方法影响,速度请以实际为准,本测试仅供参考。

5.3 扩展4G模块

扩展板通过板载USB2.0 1.25mm-4P接口扩展一路内置4G LTE;OpenWRT系统可配置成4G为WAN,原生千兆为LAN。这里用高通4G做演示。配置方法和以太网配置WAN是一样的。

5.3.1 设置4G模块为WAN

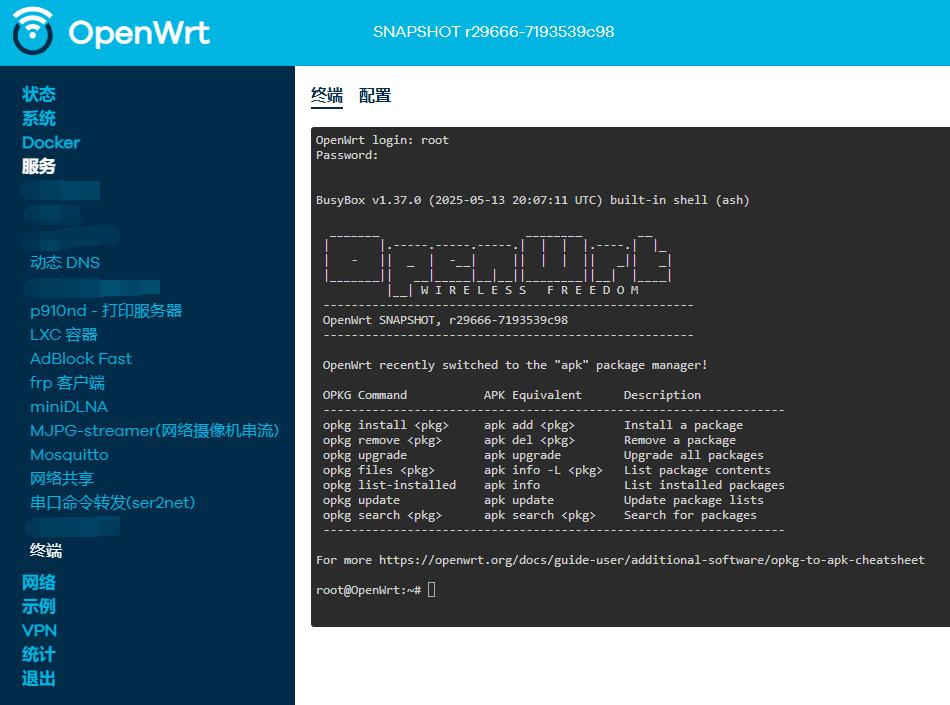

将原生千兆网口与PC相连,启动系统。点击“服务 - 终端”,登录终端,默认用户名root,密码为OpenWrt的“路由器密码”(默认无密码):

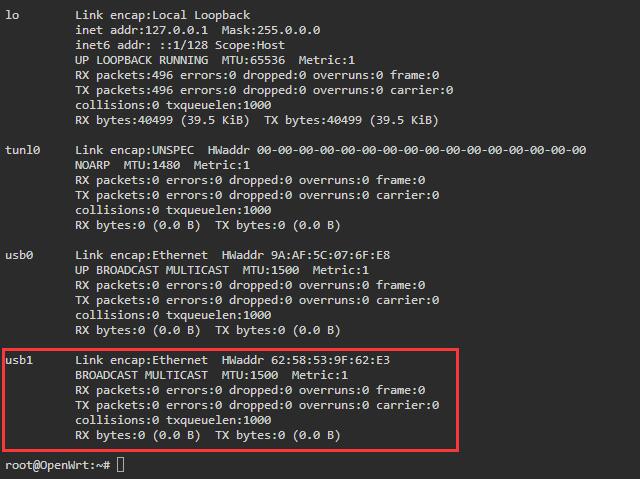

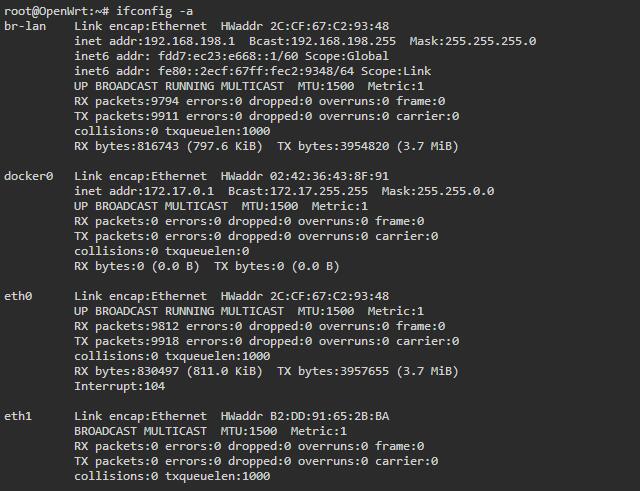

执行ifconfig -a,结果如下:



其中usb1为高通4G模块,但是没有看到IP地址,这是正常的,因为尚未设置完毕。

进入“网络 - 接口”,点击“添加新接口...”:

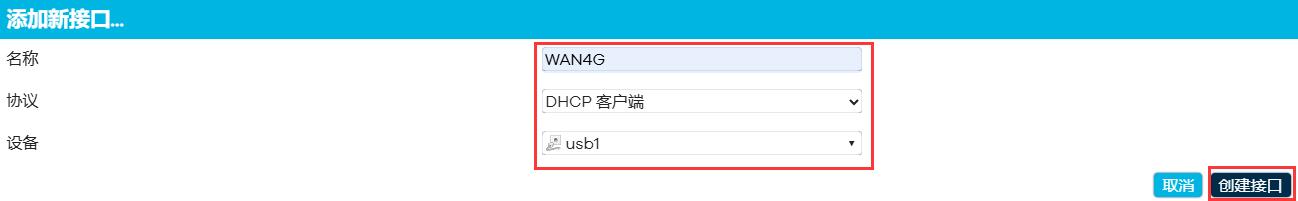

按下图进行配置(“名称”可以自定义),然后点击“创建接口”:

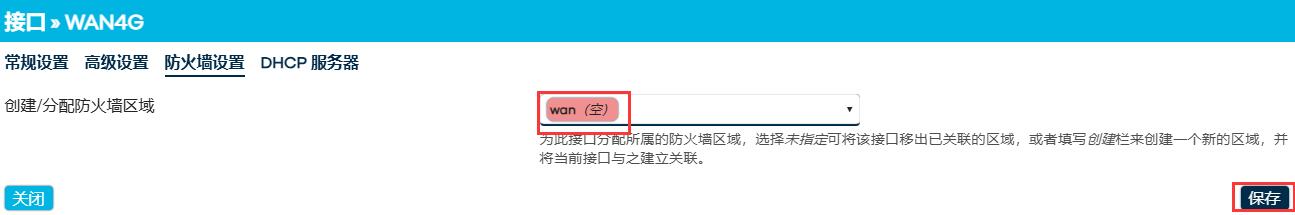

点击“防火墙设置”,在“创建/分配防火墙区域”中,选择wan,然后点击“保存”:

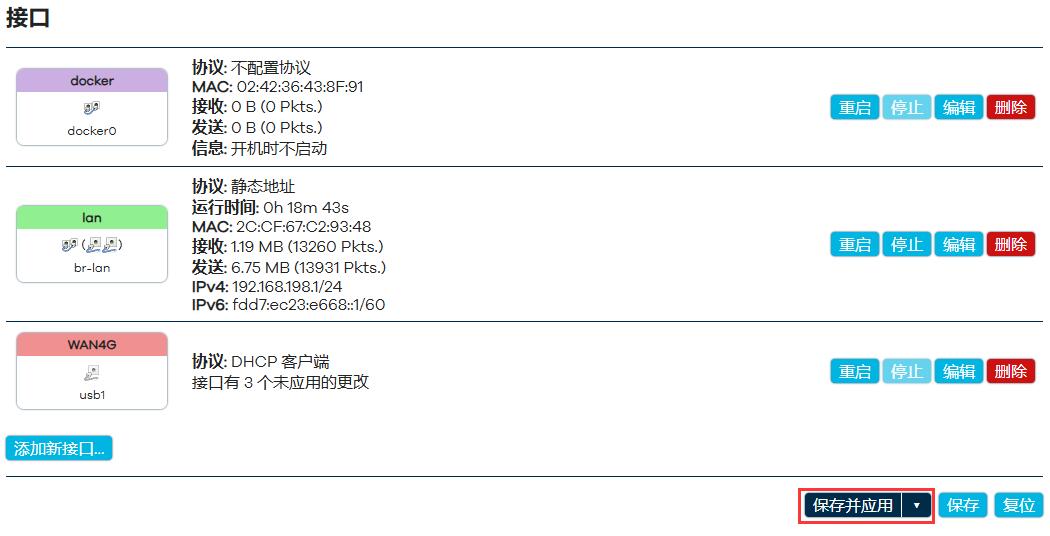

自动返回上一页,点击“保存并应用”:

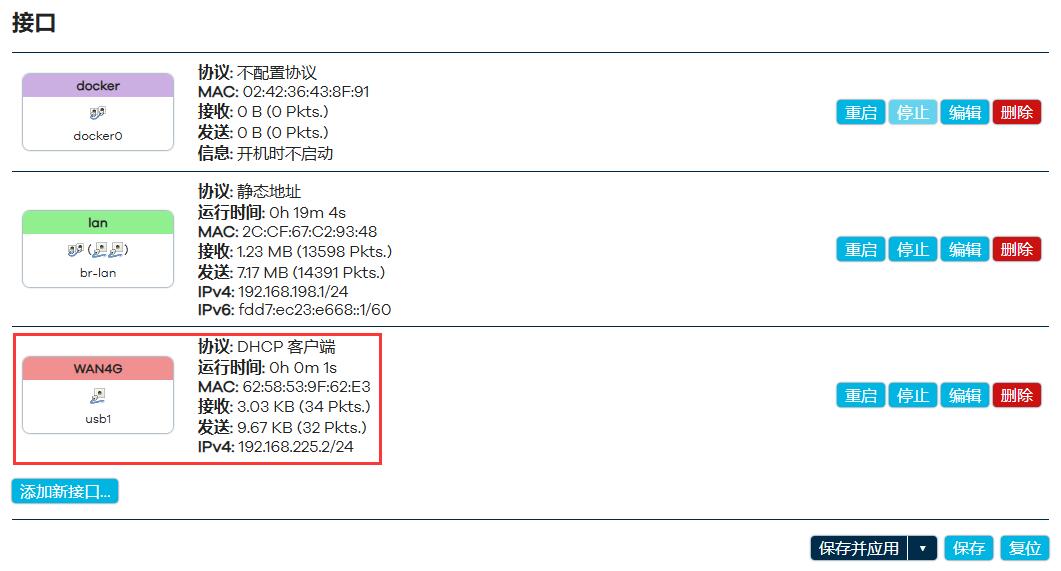

这样我们就把4G模块配置成了WAN口。稍等片刻,我们就能看到4G模块获得了IP地址:

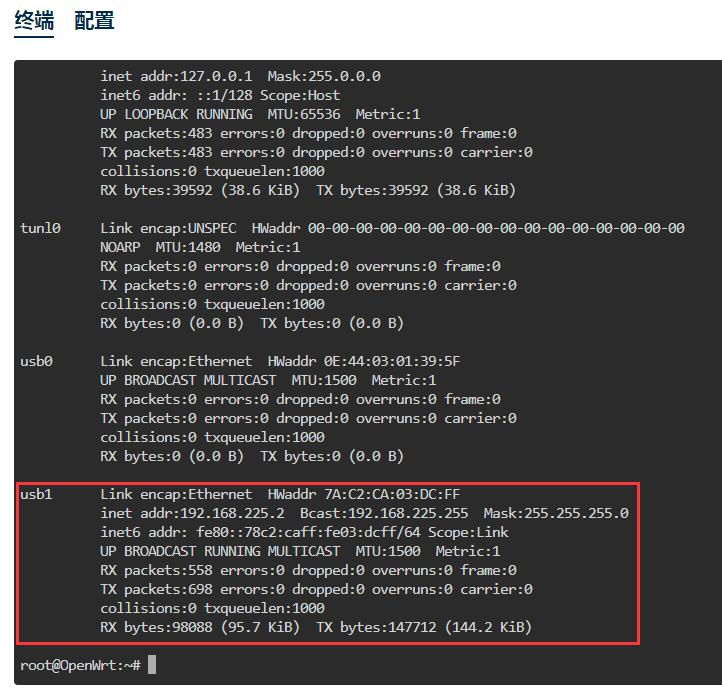

然后我们回到终端,执行ifconfig -a,结果如下:

可以看到usb1已经获取了IP地址。

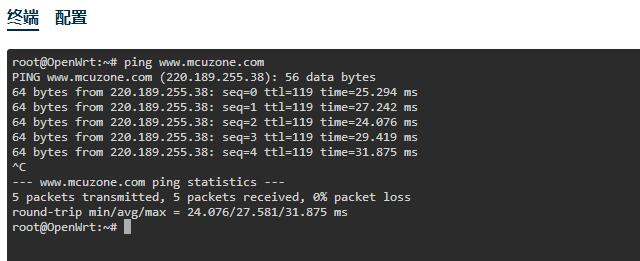

ping域名成功,4G模块工作正常:

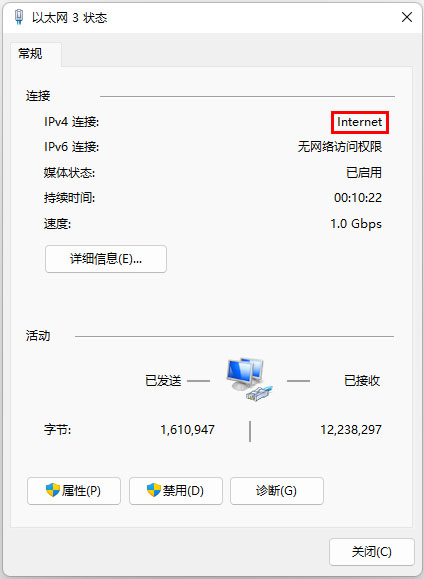

此时连接LAN口的PC网卡的属性显示可以连接Internet:

因此PC可以上网,我们进入测速网站进行测速:


5.3.2 设置扩展千兆网口为LAN

CM5B_2ETH扩展板另外还有一个扩展的千兆网口,在这里我们可以把它也设置成LAN口,这样就可以实现4G模块作为WAN,扩展板具备双LAN 输出。

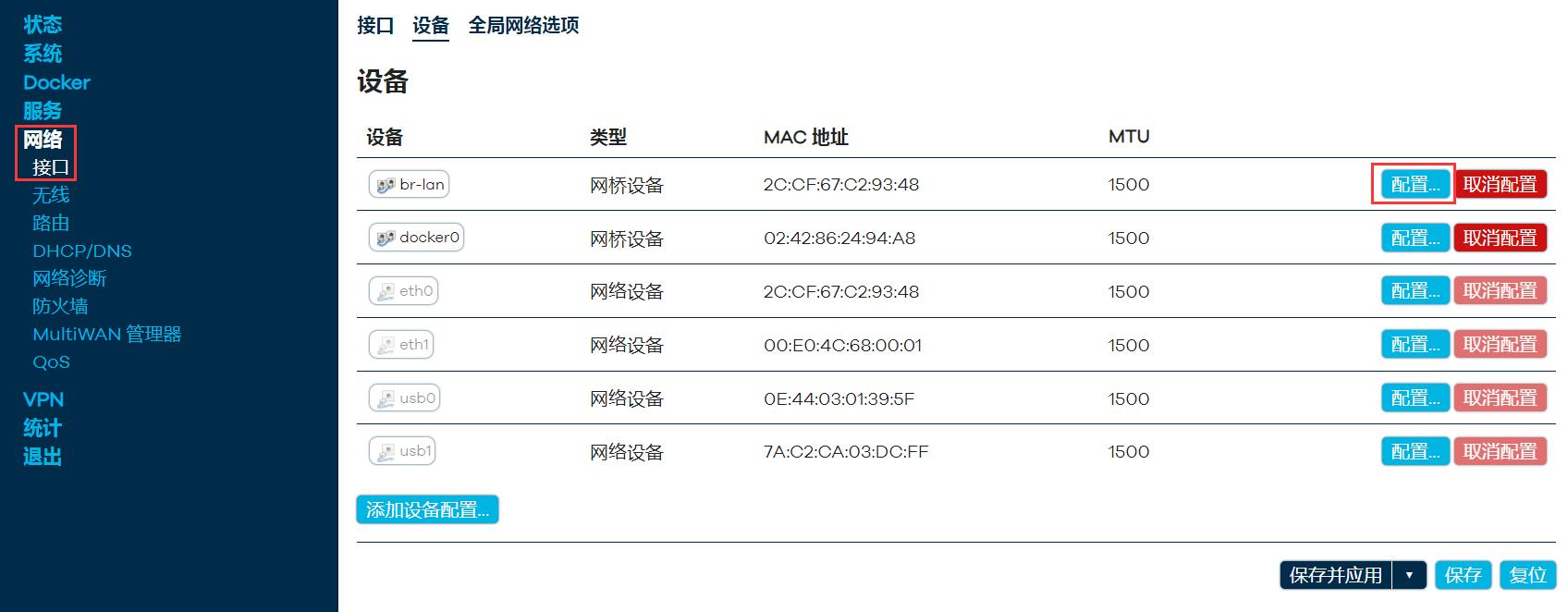

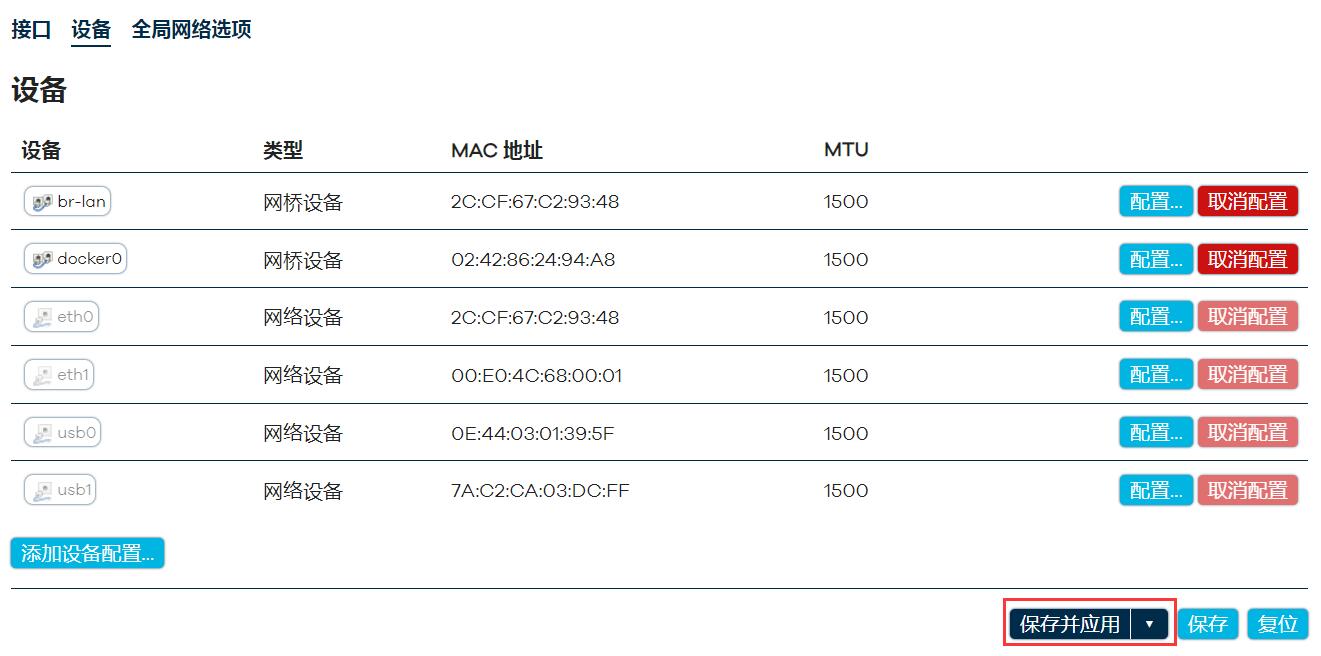

进入“网络 - 接口 - 设备”,点击“br-lan”后面的“配置...”:

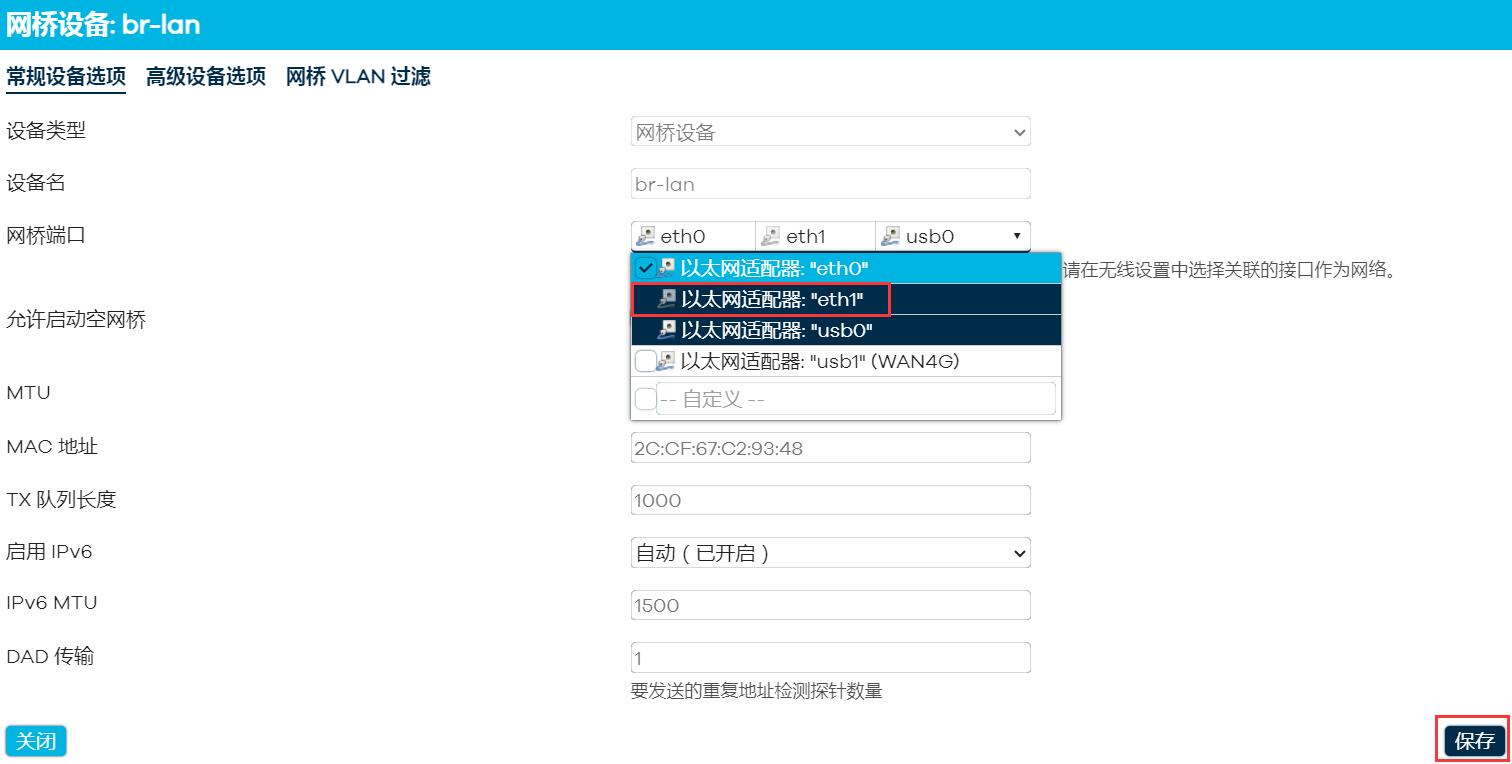

在“网桥端口”中,选中“eth1”(即扩展千兆网口),再按“保存”按钮:

自动返回上一层界面,按“保存并应用”:

这样我们就把扩展千兆网口(eth1)也设置成了LAN口。

5.4 配置CM5核心板自身WiFi为AP

本系统默认已经为CM5的WiFi配置了一个LAN连接,即下图中SSID为rpi5的热点:

我们可以直接使用手机连接该热点(无密码):

如果需要自建热点,请按照下列步骤进行:

点击 ”网络 - 无线“,进入无线设置,点击“添加”按钮,将会弹出“编辑无线网络”页面:

按下图设置“工作频率”,在“接口配置 - 常规设置”中,在“ESSID”一栏中,输入热点名称(可自定义名称),在“网络”一栏中,勾选“lan”:

点击“无线安全”,设置加密类型 (例如”WPA2-PSK(强安全性)“)和密钥:

点击“接口配置 - 高级设置”,在“接口名称”中输入“wlan1”(可自定义名称),然后点击“保存”:

保存后返回上一页面,点击“保存并应用”:

点击红框处的“禁用”按钮,将默认的热点禁用,因为同时只能激活一个热点:

稍等片刻,即可使用手机等移动设备连接该热点:

通过测速网站测速,结果如下:

注意:网络测速受网络环境和测试方法影响,速度请以实际为准,本测试仅供参考。
